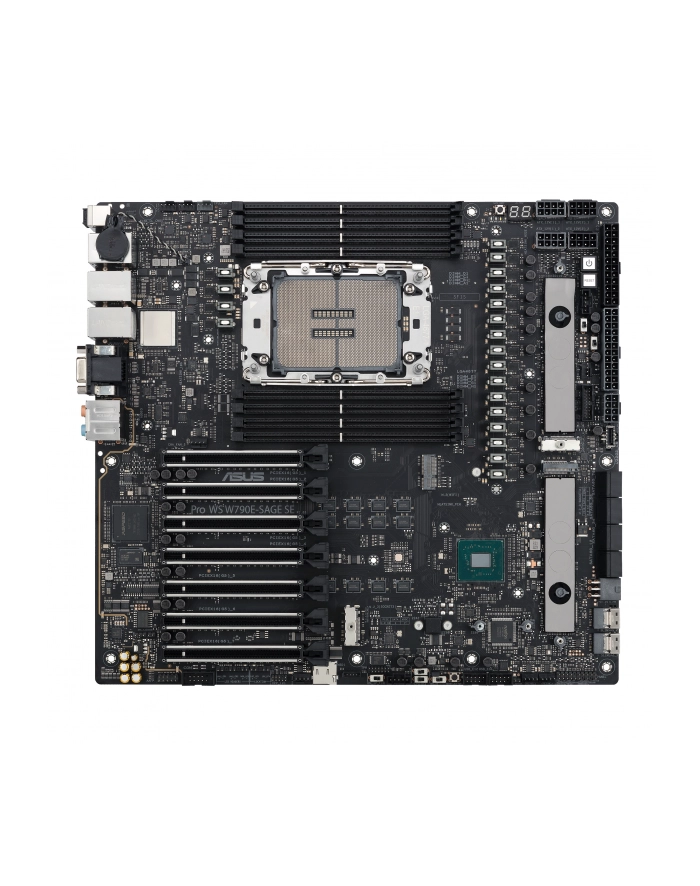

Płyta główna serwerowa ASUS PRO WS W790E-SAGE SE

Format:EEB; Chipset:Intel W790; Socket:Socket E (LGA4677); Motherboard memory module type:DDR5; PCI express 16x:7; COM portPro WS W790E-SAGE SEIntel W790 (LGA 4677) EEB workstation motherboard, PCIe 5.0 x16, M.2, Dual 10G LAN, Server-grade Remote Management, 14+1+1 power stages, USB 3.2 Gen 2x2 Type-CIntel LGA 4677 socket: Ready for Intel Xeon W-3400 & W-2400 processorsCPU and memory overclocking: Supports for up to 2TB of ECC R-DIMM DDR5 memory (1DPC)Ultrafast connectivity: 7 PCIe 5.0 x16 slots, Dual Intel X710-AT2 10G LAN, 3 M.2, USB 3.2 Gen 2x2 Type-C and 2 SlimSASServer-grade IPMI remote management: Hardware and software-level with a dedicated LAN port link to AST2600 BMC controller, plus a real-time monitoring and management software – ASUS Control Center ExpressRobust power and thermal design: 14+1+1 power stages, 8-pin and 6-pin PCIe power connectors, Massive VRM, chipset, M.2 heatsinks and M.2 backplatesTrusted stability: Highly compatible with the latest technologies with solid QVL list and tested for 24/7 operation, validated for extensive compatibilityCPUIntel Socket LGA4677 for Xeon W-3400 and W-2400 Series Processors*Supports Intel Turbo Boost Max Technology 3.0* Refer to www.asus.com for CPU support list.ChipsetIntel W790 ChipsetMemory8 x DIMM slots, Max. 2048GB, DDR5 6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800 ECC Registered Memory*8-Channel Memory ArchitectureSupports Intel Extreme Memory Profile (XMP)* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/Graphics1 x VGA port from AST2600Expansion SlotsIntel Xeon™ W-3400 Series Processors7 x PCIe 5.0 slot(s) (Seven at x16/x16/x16/x16/x16/x8/x16)**Intel Xeon™ W-2400 Series Processors4 x PCIe 5.0 slot(s) (Four at x16/x16/x16/x16)*** Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/).** Please refer to the block diagrams in the Appendix for more details.- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.StorageTotal supports 3 x M.2 slots, 8 x SATA 6Gb/s ports and 2 x SlimSAS ports*Intel Xeon W-3400 Series ProcessorsM.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)***M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)***Intel W790 Chipset**M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)SlimSAS_1 port supports PCIe 4.0 x4 mode NVMe deviceSlimSAS_2 port supports PCIe 4.0 x4 mode NVMe device8 x SATA 6Gb/s ports* Supports Intel Virtual RAID on CPU (Intel VROC) and Intel Volume Management Device (IntelVMD)** Intel VROC Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10. VROC_HW_Key is purchased separately.*** M.2_1 and M.2_2 slots will be disabled once an Intel Xeon W-2400 Series Processor is installed.Ethernet1 x Intel dual 10Gb Ethernet1 x Realtek 1Gb EthernetASUS LANGuardUSBRear USB (Total 8 ports)1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C)5 x USB 3.2 Gen 2 port(s) (4 x Type-A + 1 x USB Type-C)2 x USB 2.0 port(s) (2 x Type-A)Front USB (Total 7 ports)1 x USB 3.2 Gen 2 connector (supports USB Type-C )1 x USB 3.2 Gen 1 header(s) support(s) 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 header(s) support(s) 4 additional USB 2.0 portsAudioRealtek S1220A 7.1 Surround Sound High Definition Audio CODEC*- Impedance sense for front and rear headphone outputs- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)- Supports up to 32-Bit/192 kHz playback*Audio Features- Power pre-regulator reduces power input noise to ensure consistent performance- Rear optical S/PDIF out port- Premium audio capacitors- Dedicated audio PCB layers- Unique de-pop circuit* Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1Surround Sound audio.Back Panel I/O Ports1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C)5 x USB 3.2 Gen 2 port(s) (4 x Type-A + 1 x USB Type-C)2 x USB 2.0 port(s) (2 x Type-A)1 x VGA port2 x Intel dual 10Gb Ethernet ports1 x Realtek 1Gb Ethernet port5 x Audio jacks1 x Optical S/PDIF out port1 x BIOS FlashBack™ button1 x Clear CMOS buttonInternal I/O ConnectorsFan and Cooling related1 x 4-pin CPU Fan header(s)1 x 4-pin CPU OPT Fan header(s)5 x 4-pin Chassis Fan header(s)1 x W_PUMP+ header(s)Power related2 x 24-pin Main Power connector4 x 8-pin +12V Power connector1 x 8-pin PCIe Power connector1 x 6-pin PCIe Power connectorStorage related3 x M.2 slots (Key M)2 x SlimSAS connector(s)8 x SATA 6Gb/s ports1 x VROC Key connectorUSB1 x USB 3.2 Gen 2 connector (support(s) USB Type-C )1 x USB 3.2 Gen 1 header(s) support(s) 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 header(s) support(s) 4 additional USB 2.0 portsMiscellaneous1 x COM Port header1 x FlexKey button1 x Front Panel Audio header (AAFP)1 x LN2 Mode jumper1 x M.2 slot (Key E)1 x ReTry button1 x Safe Boot button1 x SPI TPM header (14-1pin)1 x Start button1 x 20-3 pin System Panel header with Chassis intrude function1 x Thermal Sensor headerBMC Related1 x BMC switch1 x VGA switch1 x BMC LAN fixed IP switch1 x IPMI switch2 x Q_PSU switch2 x PSU SMBus header1 x Front panel location LED header1 x Location button header1 x VPP_I2C header1 x Micro SD card socket1 x BMC_T_SENSOR header1 x BMC LED1 x Location LED1 x Message LED headerSpecial FeaturesExtreme OC Kit- FlexKey button- LN2 Mode- ReTry button- Safe boot button- Start buttonExtreme Engine Digi+- 10K Black Metallic Capacitors- MicroFine Alloy ChokeASUS 5X PROTECTION III- DIGI+ VRM (- Digital power design with DrMOS)- ESD Guards- LANGuard- Overvoltage Protection- Safeslot- Stainless-Steel Back I/OASUS Q-Design- M.2 Q-Latch- Q-Code- Q-Connector- Q-DIMM- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])- Q-SlotASUS Thermal Solution- M.2 heatsink backplate- M.2 heatsink- Steel backplate- VRM heatsink designASUS EZ DIY- BIOS FlashBack™ button- BIOS FlashBack™ LED- Caterr1 LED- Box Headers- Clear CMOS button- ProCool II- Pre-mounted I/O shield- SafeSlot- SafeDIMMBespoke Motherboard Design & Business Focused Features- 24/7 Reliability- Overcurrent ProtectionSoftware FeaturesASUS Exclusive SoftwareArmoury Crate- Fan Xpert 4AI Suite 3- TPU- DIGI+ VRM- Turbo app- PC CleanerASUS CPU-ZIT Management software supported- ASUS Control Center Express(ACCE)Adobe Creative Cloud (Free Trial)Norton 360 Deluxe (60 Days Free Trial)WinRARUEFI BIOSASUS EZ DIY- ASUS CrashFree BIOS 3- ASUSTeK. EzFlash UtilityFlexKeyBIOS512 Mb Flash ROM, UEFI AMI BIOSManageabilityWOL by PME, PXE (UEFI mode)AccessoriesCables4 x SATA 6Gb/s cables1 x Thermistor cable packMiscellaneous1 x VRM Fan holder1 x Q-connector1 x M.2 Rubber Package(s)1 x M.2 backplate Rubber Package(s)1 x Screw package for M.2 Key E1 x CPU guard for LGA 4677 E1A1 x CPU guard for LGA 4677 E1BDocumentation1 x ACC Express Activation Key Card1 x User guideForm FactorEEB Form Factor12 inch x 13 inch (30.5 cm x 33 cm)

Płyta główna ASUS PRO WS W790E-SAGE SE oparta jest na chipsecie Intel® Z790 i obsługuje procesory Intel® Socket 1700 13. i 12. generacji. Posiada osiem dwukanałowych gniazd DDR5 DIMM, umożliwiających rozbudowę pamięci RAM do 2 TB. Wśród innych funkcji znajduje się siedem gniazd PCIe 5.0 x16. ASUS PRO WS W790E-SAGE SE oferuje również 8-kanałową obsługę dźwięku, dwa 10-gigabitowe porty LAN, jeden 2,5-gigabitowy port LAN, osiem portów SATA3, dwa porty Slim SAS, cztery porty M.2 oraz szereg portów USB.


Typ płyty głównej
EAN 4711387123515
Kod producenta 90MB1C20-M0EAY0
Baza 4677
Maksymalna obsługiwana liczba procesorów: 1
Obsługa systemu operacyjnego Windows 11
Chipset Intel® W790
Sloty PCIe x16 7x (w tym: 6x PCIe x16, 1x PCIe x8)
BIOS 512Mb Flash ROM, UEFI AMI BIOS
TPM Tak
Współczynnik kształtu SSI-EEB
Użyj komputera
Zasilacz ATX12V (24-pinowy + 3x 8-pinowy)
Maksymalna pamięć masowa 2048 GB
Porty (zewnętrzne) USB-C 3.2 Gen 2 (10 Gbit/s) 1
Złącza (wewnętrzne) SATA 8
Porty (opcjonalnie) USB 3.2 Gen 1 (5 Gbit/s) 2
Kontroler SATA z chipsetem Intel® W790
Dźwięk Realtek S1220A 7.1 Surround Sound Kodek audio wysokiej rozdzielczości
Sieć LAN Intel® dual 10Gb Ethernet, Realtek 1Gb Ethernet
Dodatkowe informacje Porty graficzne na płycie głównej mogą być używane wyłącznie w przypadku stosowania procesora ze zintegrowanym układem graficznym.
Wymiary Szerokość: 30,5 mm x Wysokość: 33 mm

Płyta główna ASUS PRO WS W790E-SAGE SE oparta jest na chipsecie Intel® Z790 i obsługuje procesory Intel® Socket 1700 13. i 12. generacji. Posiada osiem dwukanałowych gniazd DDR5 DIMM, umożliwiających rozbudowę pamięci RAM do 2 TB. Wśród innych funkcji znajduje się siedem gniazd PCIe 5.0 x16. ASUS PRO WS W790E-SAGE SE oferuje również 8-kanałową obsługę dźwięku, dwa 10-gigabitowe porty LAN, jeden 2,5-gigabitowy port LAN, osiem portów SATA3, dwa porty Slim SAS, cztery porty M.2 oraz szereg portów USB.


Typ płyty głównej
EAN 4711387123515
Kod producenta 90MB1C20-M0EAY0
Baza 4677
Maksymalna obsługiwana liczba procesorów: 1
Obsługa systemu operacyjnego Windows 11
Chipset Intel® W790
Sloty PCIe x16 7x (w tym: 6x PCIe x16, 1x PCIe x8)
BIOS 512Mb Flash ROM, UEFI AMI BIOS
TPM Tak
Współczynnik kształtu SSI-EEB
Użyj komputera
Zasilacz ATX12V (24-pinowy + 3x 8-pinowy)
Maksymalna pamięć masowa 2048 GB
Porty (zewnętrzne) USB-C 3.2 Gen 2 (10 Gbit/s) 1
Złącza (wewnętrzne) SATA 8
Porty (opcjonalnie) USB 3.2 Gen 1 (5 Gbit/s) 2
Kontroler SATA z chipsetem Intel® W790
Dźwięk Realtek S1220A 7.1 Surround Sound Kodek audio wysokiej rozdzielczości
Sieć LAN Intel® dual 10Gb Ethernet, Realtek 1Gb Ethernet
Dodatkowe informacje Porty graficzne na płycie głównej mogą być używane wyłącznie w przypadku stosowania procesora ze zintegrowanym układem graficznym.
Wymiary Szerokość: 30,5 mm x Wysokość: 33 mm

ASUS PRO WS W790E-SAGE SE. Producent procesora: Intel, Gniazdo procesora: LGA 4677, Procesor: Intel® Xeon W. Obsługiwane rodzaje pamięci: DDR5-SDRAM, Maksymalna pojemność pamięci: 2048 GB, Typ slotów pamięci: DIMM. Wspierane interfejsy dysków twardych: SlimSAS, M.2, SATA III, Obsługiwane rodzaje dysków: HDD & SSD, Poziomy raid: 0, 1, 5, 10. Rodzaj interfejsu sieci Ethernet: 10 Gigabit Ethernet, Gigabit Ethernet. Przeznaczenie: Stanowisko, Rodzaj płyty: EEB, Rodzina płyt z chipsetami: Intel
