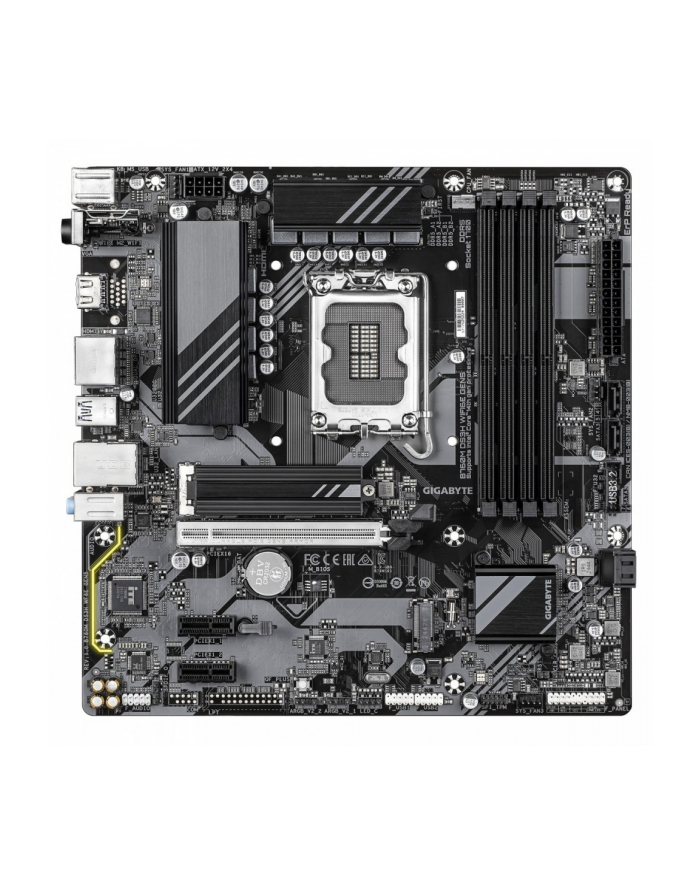

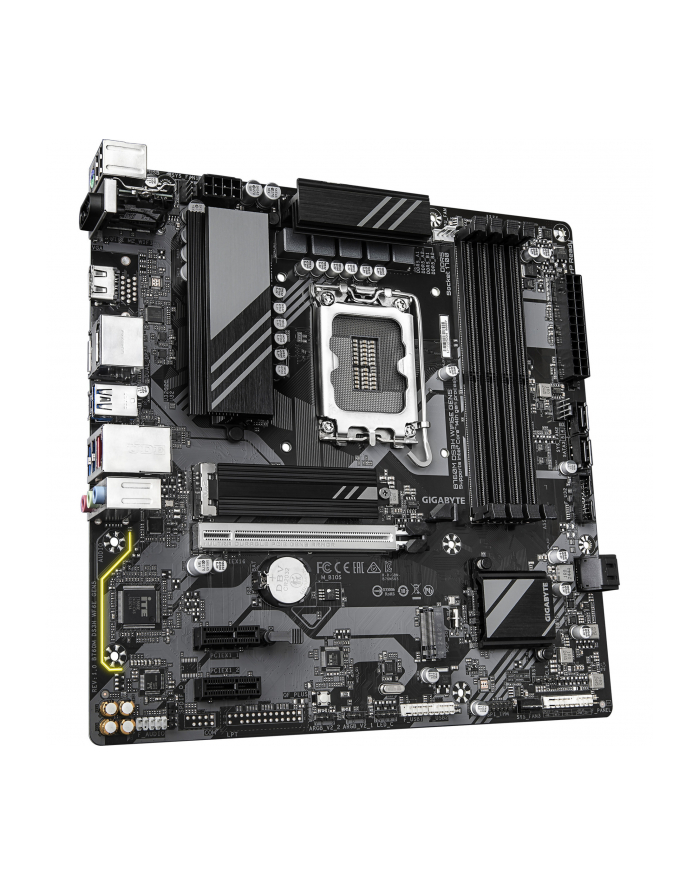

gigabyte Płyta główna B760M DS3H WF6E GEN5 s1 700 4DDR5 HDMI/DP mATX

Parametry techniczne produktu

Opis

Płyta główna B760M DS3H WF6E GEN5

• Wydajność PCIe Gen5: Idealna synchronizacja, która gwarantuje zwycięstwo
• Obsługuje procesory Intel Core 14., 13. i 12. generacji
• WiFi EZ-Plug: Szybka i łatwa instalacja anteny Wi-Fi
• WiFi Compass: Automatycznie wykrywa najlepszą pozycję anteny, aby zapewnić najsilniejszy sygnał Wi-Fi.
• EZ-Latch: gniazdo PCIe 5.0 x 16 z konstrukcją Quick Release
• Gniazdo PCIe UD: SMD PCIe 5.0 Armor dla lepszej obsługi kart graficznych
• Niezrównana wydajność: Hybrydowe rozwiązanie VRM 6+2+1 faz
• Dwukanałowa pamięć DDR5: 4 moduły pamięci DIMM XMP
• Szybkie sieci: 2,5 GbE LAN i Wi-Fi 802.11ax
• Pamięć masowa nowej generacji: 2 złącza PCIe 4.0 x4 M.2
• Rozszerzona łączność: Tylne USB-C 10 Gb/s, DP, HDMI
• Inteligentny wentylator 6: Wiele czujników temperatury, hybrydowe złącza wentylatorów z funkcją FAN STOP
• Q-Flash Plus: Aktualizacja BIOS-u bez instalowania procesora, pamięci i karty graficznej



Model

B760M DS3H WF6E

Gniazdo procesora

LGA1700

Rodzina procesora

• Intel Celeron,
• Intel Pentium,
• Intel Core,
• Intel Pentium Gold

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel B760 Express Chipset

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 7600 MHz,
• 6400 MHz,
• 6600 MHz,
• 6800 MHz,
• 7000 MHz,
• 4400 MHz,
• 7200 MHz,
• 5600 MHz,
• 5800 MHz,
• 6000 MHz,
• 6200 MHz,
• 4800 MHz,
• 5200 MHz,
• 7400 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 2 x PCIe 3.0 x 1,
• 1 x PCIe 5.0 x16

Maksymalna ilość urządzeń SATA

4

Maksymalna ilość urządzeń ATA

0

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

CPU:

• 1 złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

• 1 złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 złącza SATA 6 Gb/s

Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA

Grafika

• Zintegrowany procesor graficzny obsługa Intel HD Graphics:
• 1 port HDMI, obsługujący maksymalną rozdzielczość 4096 x 2160 przy 60 Hz
• 1 x DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz

Karta dźwiękowa

• Realtek Audio CODEC
• High Definition Audio
• 2/4/5.1/7.1-channel

Interfejs sieciowy

• Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
• Intel Wi-Fi 6E AX210
• Wi-Fi a, b, g, n, ac, ax, obsługa pasm częstotliwości nośnych 2,4/5/6 GHz
• Bluetooth 5.3
• Obsługa standardu bezprzewodowego 11ax 160 MHz

Porty USB na tylnym panelu

6

Porty USB do wyprowadzenia z płyty

2

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

3

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

1

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 3 x USB 3.0,
• 1 x RJ-45,
• 2 x USB 2.0,
• 1 x PS/2 Klawiatura/Mysz Combo,
• 2 x DisplayPort,
• 1 x HDMI,
• 1 x Line In (błękitny),
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 1 x USB 3.1 Type-C,
• 2 x SMA

Złącza dostępne na płycie

• 1 x Zworka Clear CMOS,
• 1 x Przycisk Q-Flash Plus,
• 2 x Adresowalna dioda LED,
• 1 x 24pin ATX zasilanie,
• 2 x M.2,
• 4 x SATA III 6Gb/s,
• 2 x USB 2.0/1.1,
• 1 x USB 3.0,
• 1 x TPM,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x Wyjście S/PDIF,
• 1 x 8pin 12V zasilanie,
• 1 x 4pin wentylator procesora

Funkcje specjalne

• Obsługa Q-Flash
• Obsługa Q-Flash Plus
• Obsługa inteligentnego tworzenia kopii zapasowych

Bios

• 1 x 128 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

micro ATX

Wymiary

24.4 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 11,
• Windows 10

Oprogramowanie

Norton Internet Security (OEM)

Uwaga

CE+WEEE
