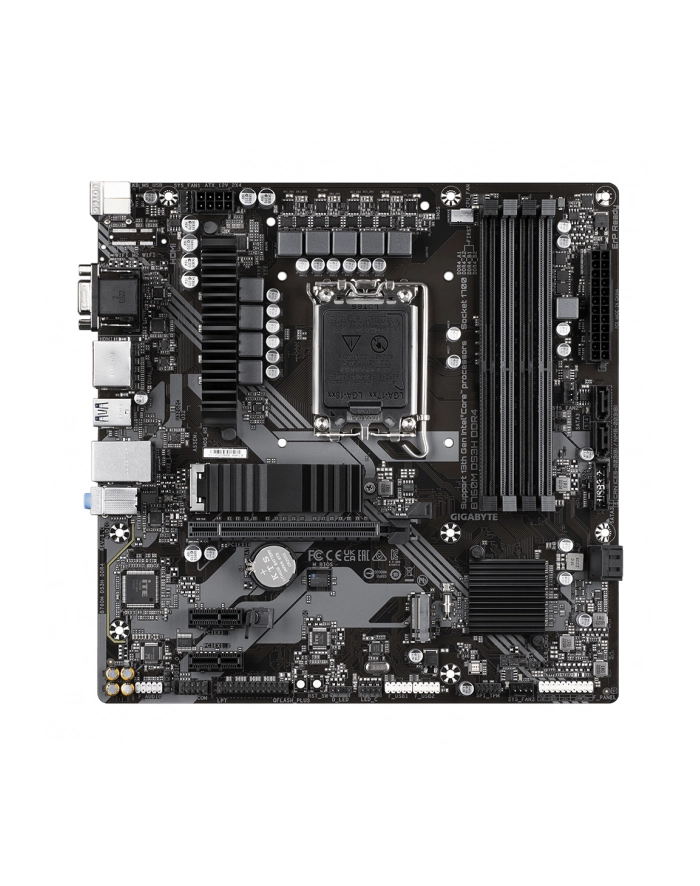

gigabyte Płyta główna B760M DS3H DDR4 s1700 DDR4 2DP/HDMI mATX

Format:micro ATX; Chipset:Intel B760; Socket:Socket 1700; Motherboard memory module type:DDR4; RAID support:0, 1, 5, 10; PCI express 16x:1B760M DS3H DDR4Supports Intel Core™ 14th/ 13th /12th processorsUnparalleled Performance:Hybrid 6+2+1 Phases Digital VRM SolutionDual Channel DDR4:4*DIMMs XMP Memory Module SupportNext Generation Storage:2*PCIe 4.0 x4 M.2 ConnectorsM.2 Thermal Guard:To Ensure M.2 SSD PerformanceEZ-Latch:PCIe 4.0x16 Slot with Quick Release DesignFast Networks:2.5GbE LANExtended Connectivity:Rear USB-C 10Gb/s, DP, HDMISmart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOPQ-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics CardCPULGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel Core™, Pentium Gold and Celeron ProcessorsL3 cache varies with CPU(Please refer qqq1qqq1CPU Support Listqqq1qqq1 for more information.)ChipsetIntel B760 Express ChipsetMemorySupport for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memoryDual channel memory architectureSupport for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modulesSupport for Extreme Memory Profile (XMP) memory modules(Please refer qqq1qqq1Memory Support Listqqq1qqq1 for more information.)Onboard GraphicsIntegrated Graphics Processor-Intel HD Graphics support:1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz* Support for HDMI 2.0 version and HDCP 2.3.1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz* Support for DisplayPort 1.2 version and HDCP 2.31 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz* Support for DisplayPort 1.2 version.(Graphics specifications may vary depending on CPU support.)Support for up to quad-display at the same timeAudioRealtek Audio CODECHigh Definition Audio2/4/5.1/7.1-channel* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.Support for S/PDIF OutLANRealtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)Expansion SlotsCPU:1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16Chipset:2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1Storage InterfaceCPU:1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)Chipset:1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)4 x SATA 6Gb/s connectorsRAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devicesUSBChipset:1 x USB Type-C port on the back panel, with USB 3.2 Gen 2 support5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)2 x USB 2.0/1.1 ports on the back panelChipset+2 USB 2.0 Hubs:4 x USB 2.0/1.1 ports available through the internal USB headersInternal I/O Connectors1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x CPU fan header3 x system fan headers1 x addressable LED strip header1 x RGB LED strip header2 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x USB 3.2 Gen 1 header2 x USB 2.0/1.1 headers1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)1 x serial port header1 x parallel port header1 x S/PDIF Out header1 x Q-Flash Plus button1 x reset button1 x reset jumper1 x Clear CMOS jumperBack Panel Connectors2 x USB 2.0/1.1 ports1 x PS/2 keyboard/mouse port1 x D-Sub port1 x HDMI port2 x DisplayPorts3 x USB 3.2 Gen 1 ports1 x USB Type-C port, with USB 3.2 Gen 2 support1 x RJ-45 port3 x audio jacksI/O ControlleriTE I/O Controller ChipH/W MonitoringVoltage detectionTemperature detectionFan speed detectionWater cooling flow rate detectionFan fail warningFan speed control* Whether the fan speed control function is supported will depend on the cooler you install.BIOS1 x 128 Mbit flashUse of licensed AMI UEFI BIOSPnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0Unique FeaturesSupport for GIGABYTE Control Center (GCC)* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.Support for Q-FlashSupport for Q-Flash PlusBundled SoftwareNorton Internet Security (OEM version)LAN bandwidth management softwareOperating SystemSupport for Windows 11 64-bitSupport for Windows 10 64-bitForm FactorMicro ATX Form Factor; 24.4cm x 24.4cm

Płyta główna GIGABYTE B760M DS3H DDR4 oparta jest na chipsecie Intel® B760 i obsługuje procesory Intel® dla gniazda 1700 13. i 12. generacji. Posiada cztery gniazda DDR4-DIMM w trybie dwukanałowym, które mogą pomieścić do 128 GB pamięci RAM. Dodatkowe wyposażenie GIGABYTE B760M DS3H DDR4 obejmuje gniazdo PCIe 4.0 x16 i gniazdo PCIe 3.0 x1. Ponadto GIGABYTE B760M DS3H DDR4 posiada 8-kanałowy dźwięk, interfejs LAN 2,5 Gigabit, cztery złącza SATA3, dwa złącza M.2 oraz szereg interfejsów USB.


Typ Płyta główna
Kolor czarny/szary
EAN 4719331850876
Nr producenta B760M DS3H DDR4
Gniazdo 1700
Maks. obsługiwane procesory 1
Obsługiwane systemy operacyjne Windows 10 ready, Windows 11 ready
Procesor Obsługiwane modele Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i3 14xxx (Raptor Lake-S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i5 14xxx (Raptor Lake-S), Core i5 14xxxF (Raptor Lake-S), Core i5 14xxxK (Raptor Lake-S), Core i5 14xxxKF (Raptor Lake-S), Core i5 14xxxT (Raptor Lake-S), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i7 14xxx (Raptor Lake-S), Core i7 14xxxF (Raptor Lake-S), Core i7 14xxxK (Raptor Lake-S), Core i7 14xxxKF (Raptor Lake-S), Core i7 14xxxT (Raptor Lake-S), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Core i9 14xxx (Raptor Lake-S), Core i9 14xxxF (Raptor Lake-S), Core i9 14xxxK (Raptor Lake-S), Core i9 14xxxKF (Raptor Lake-S), Core i9 14xxxKS (Raptor Lake-S), Core i9 14xxxT (Raptor Lake-S)
Chipset Intel® B760
Gniazda PCIe x16 1x (w tym: 1x PCIe x16)
TPM Tak
BIOS 128 Mbit flash AMI UEFI BIOS
Format µATX
Zastosowanie PC
Zasilacz ATX12V (24-pin + 8-pin)
Pamięć maksymalnie 128 GB
Złącza (zewnętrzne) Combo mysz/klawiatura (PS/2) 1
Złącza (wewnętrzne) SATA 4
Złącza (opcjonalne) USB 3.2 Gen 1 (5 Gbit/s) 2
Kontroler SATA Intel® B760
Poziomy RAID 0, 1, 10, 5 dostępne bezpośrednio
Kontroler USB Intel® B760
Wbudowana karta graficzna Złącza graficzne płyty głównej są dostępne tylko w przypadku użycia procesora z wbudowanym układem graficznym.
Karta dźwiękowa Realtek ALC897
LAN Realtek 2,5 GbE LAN
Dodatkowe informacje Aby zapewnić obsługę najnowszych rdzeni procesorów, może być konieczna aktualizacja BIOS-u.
Wymiary Szerokość: 244 mm x wysokość: 244 mm

Płyta główna GIGABYTE B760M DS3H DDR4 oparta jest na chipsecie Intel® B760 i obsługuje procesory Intel® dla gniazda 1700 13. i 12. generacji. Posiada cztery gniazda DDR4-DIMM w trybie dwukanałowym, które mogą pomieścić do 128 GB pamięci RAM. Dodatkowe wyposażenie GIGABYTE B760M DS3H DDR4 obejmuje gniazdo PCIe 4.0 x16 i gniazdo PCIe 3.0 x1. Ponadto GIGABYTE B760M DS3H DDR4 posiada 8-kanałowy dźwięk, interfejs LAN 2,5 Gigabit, cztery złącza SATA3, dwa złącza M.2 oraz szereg interfejsów USB.


Typ Płyta główna
Kolor czarny/szary
EAN 4719331850876
Nr producenta B760M DS3H DDR4
Gniazdo 1700
Maks. obsługiwane procesory 1
Obsługiwane systemy operacyjne Windows 10 ready, Windows 11 ready
Procesor Obsługiwane modele Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i3 14xxx (Raptor Lake-S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i5 14xxx (Raptor Lake-S), Core i5 14xxxF (Raptor Lake-S), Core i5 14xxxK (Raptor Lake-S), Core i5 14xxxKF (Raptor Lake-S), Core i5 14xxxT (Raptor Lake-S), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i7 14xxx (Raptor Lake-S), Core i7 14xxxF (Raptor Lake-S), Core i7 14xxxK (Raptor Lake-S), Core i7 14xxxKF (Raptor Lake-S), Core i7 14xxxT (Raptor Lake-S), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Core i9 14xxx (Raptor Lake-S), Core i9 14xxxF (Raptor Lake-S), Core i9 14xxxK (Raptor Lake-S), Core i9 14xxxKF (Raptor Lake-S), Core i9 14xxxKS (Raptor Lake-S), Core i9 14xxxT (Raptor Lake-S)
Chipset Intel® B760
Gniazda PCIe x16 1x (w tym: 1x PCIe x16)
TPM Tak
BIOS 128 Mbit flash AMI UEFI BIOS
Format µATX
Zastosowanie PC
Zasilacz ATX12V (24-pin + 8-pin)
Pamięć maksymalnie 128 GB
Złącza (zewnętrzne) Combo mysz/klawiatura (PS/2) 1
Złącza (wewnętrzne) SATA 4
Złącza (opcjonalne) USB 3.2 Gen 1 (5 Gbit/s) 2
Kontroler SATA Intel® B760
Poziomy RAID 0, 1, 10, 5 dostępne bezpośrednio
Kontroler USB Intel® B760
Wbudowana karta graficzna Złącza graficzne płyty głównej są dostępne tylko w przypadku użycia procesora z wbudowanym układem graficznym.
Karta dźwiękowa Realtek ALC897
LAN Realtek 2,5 GbE LAN
Dodatkowe informacje Aby zapewnić obsługę najnowszych rdzeni procesorów, może być konieczna aktualizacja BIOS-u.
Wymiary Szerokość: 244 mm x wysokość: 244 mm

Gigabyte B760M DS3H DDR4. Producent procesora: Intel, Gniazdo procesora: LGA 1700, Procesor: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Obsługiwane rodzaje pamięci: DDR4-SDRAM, Maksymalna pojemność pamięci: 128 GB, Typ slotów pamięci: DIMM. Wspierane interfejsy dysków twardych: M.2, SATA III, Obsługiwane rodzaje dysków: HDD & SSD, Poziomy raid: 0, 1, 5, 10. Maks. rozdzielczość: 4096 x 2304 px. Rodzaj interfejsu sieci Ethernet: 2.5 Gigabit Ethernet
