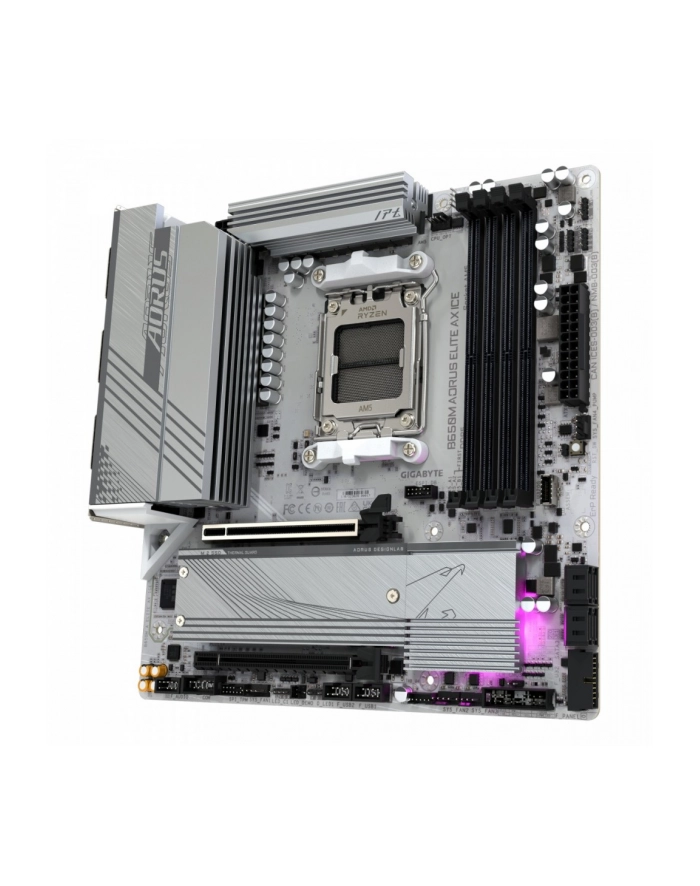

gigabyte Płyta główna B650M A ELITE AX ICE HDMI/DP M2 m.ATX

Parametry techniczne produktu

Opis

B650M AORUS ELITE AX ICE (Rev. 1.x)

• Gniazdo AMD AM5: obsługa procesorów AMD Ryzen serii 7000 / Ryzen serii 8000
• Niezrównana wydajność: cyfrowa sekcja zasilania Twin 12+2+2 fazy VRM
• Dwukanałowa pamięć DDR5: 4 sloty DIMM z obsługą modułów AMD EXPO i Intel XMP
• Superszybka pamięć masowa: 1× złącze M.2 PCIe 5.0 x4 oraz 1× M.2 PCIe 4.0 x4
• Zaawansowany system chłodzenia i osłona termiczna M.2: zapewniają stabilność zasilania VRM i wydajność dysków SSD M.2 25110
• EZ-Latch: slot PCIe x16 i złącza M.2 z szybkim zwalnianiem i bezśrubową konstrukcją
• Szybka sieć: LAN 2.5 GbE oraz Wi-Fi 6E
• Rozszerzona łączność: HDMI, DisplayPort, przedni USB-C 20 Gb/s, tylny USB-C 10 Gb/s
• Smart Fan 6: wiele czujników temperatury, hybrydowe złącza wentylatorów z funkcją FAN STOP
• Q-Flash Plus: aktualizacja BIOS-u bez instalowania procesora, pamięci i karty graficznej

Model

B650M A ELITE AX ICE

Gniazdo procesora

Socket AM5

Rodzina procesora

AMD Ryzen

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD B650

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 6800 MHz,
• 4400 MHz,
• 7200 MHz,
• 8000 MHz,
• 6200 MHz,
• 6666 MHz,
• 7000 MHz,
• 7600 MHz,
• 7800 MHz,
• 6600 MHz,
• 4800 MHz,
• 6400 MHz,
• 5200 MHz,
• 5600 MHz,
• 6000 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

2 x PCIe 4.0 x 16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

1 x złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące dyski SSD Socket 3, M key, typu 25110/22110/2580/2280:

• Procesory AMD Ryzen serii 7000/Ryzen serii 9000 obsługują dyski SSD PCIe 5.0 x4/x2
• Procesory AMD Ryzen serii 8000-Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
• Procesory AMD Ryzen serii 8000-Phoenix 2 obsługują dyski SSD PCIe 4.0 x4/x2

1 x złącze M.2 (M2B_CPU), zintegrowane z procesorem, obsługujące dyski SSD Socket 3, M key, typu 25110/22110/2580/2280:

• Procesory AMD Ryzen serii 7000/Ryzen serii 9000 Obsługa dysków SSD PCIe 4.0 x4/x2
• Procesory AMD Ryzen serii 8000 Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
• Procesory AMD Ryzen serii 8000 Phoenix 2 obsługują dyski SSD PCIe 4.0 x2

4 złącza SATA 6 Gb/s

Obsługa RAID 0, RAID 1 i RAID 10 dla dysków SSD NVMe
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków SSD SATA

Grafika

Zintegrowany procesor graficzny z obsługą karty graficznej AMD Radeon:

• 1 x DisplayPort, obsługujący maksymalną rozdzielczość 3840 x 2160 przy 144 Hz

* Obsługa wersji DisplayPort 1.4 i HDR.

• 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096 x 2160 przy 60 Hz

* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.

(Specyfikacja graficzna może się różnić w zależności od obsługi procesora.)

Karta dźwiękowa

• Realtek Audio CODEC
• High Definition Audio
• 2/4/5.1/7.1-channel
• Support for S/PDIF Out

Interfejs sieciowy

Sieć LAN: Układ Realtek 2.5GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s)

Moduł komunikacji bezprzewodowej

• Realtek Wi-Fi 6E RTL8852CE (PCB wer. 1.0)
• WiFi a, b, g, n, ac, ax, obsługa pasm częstotliwości nośnych 2,4/5/6 GHz
• BLUETOOTH 5.3
• Obsługa standardu bezprzewodowego 11ax 160 MHz

Intel Wi-Fi 6E AX210 (PCB wer. 1.1)

• WiFi a, b, g, n, ac, ax, obsługa pasm częstotliwości nośnych 2,4/5/6 GHz
• BLUETOOTH 5.3
• Obsługa standardu bezprzewodowego 11ax 160 MHz

(Rzeczywista prędkość transmisji danych może się różnić w zależności od środowiska i sprzętu.)

Porty USB na tylnym panelu

12

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

7

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

3

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Tak

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x RJ-45,
• 1 x Przycisk Q-Flash Plus,
• 5 x USB 3.2 Gen 1 Type-A,
• 2 x USB 3.2 Gen 2 Type-A,
• 1 x S/PDIF,
• 1 x USB 3.2 Gen 2x2 Type-C,
• 1 x DisplayPort,
• 2 x SMA,
• 4 x USB 2.0,
• 1 x HDMI,
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone)

Złącza dostępne na płycie

• 4 x SATA III 6Gb/s,
• 2 x Adresowalna dioda LED,
• 1 x Taśma LED chłodzenia CPU,
• 1 x Przycisk reset,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x Zworka Clear CMOS,
• 1 x Zworka reset,
• 1 x Złącze dla karty rozszerzeń THB_U4 (Thunderbolt),
• 1 x TPM,
• 1 x Port szeregowy (COM),
• 4 x USB 2.0/1.1,
• 2 x USB 3.2 Gen 1 Type-A,
• 1 x USB 3.2 Gen 2x2 Type-C,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 3 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 2 x M.2,
• 2 x Taśma LED RGB

Funkcje specjalne

• Obsługa GIGABYTE Control Center (GCC)
• Obsługa Q-Flash
• Obsługa Q-Flash Plus

Bios

• 1 x 256 Mbit flash
• Używanie licencjonowanego BIOS-u AMI UEFI
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

micro ATX

Wymiary

24.4 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 11,
• Windows 10

Oprogramowanie

• Norton Internet Security (wersja OEM)
• Oprogramowanie do zarządzania przepustowością sieci LAN

Uwaga

CE+WEEE
