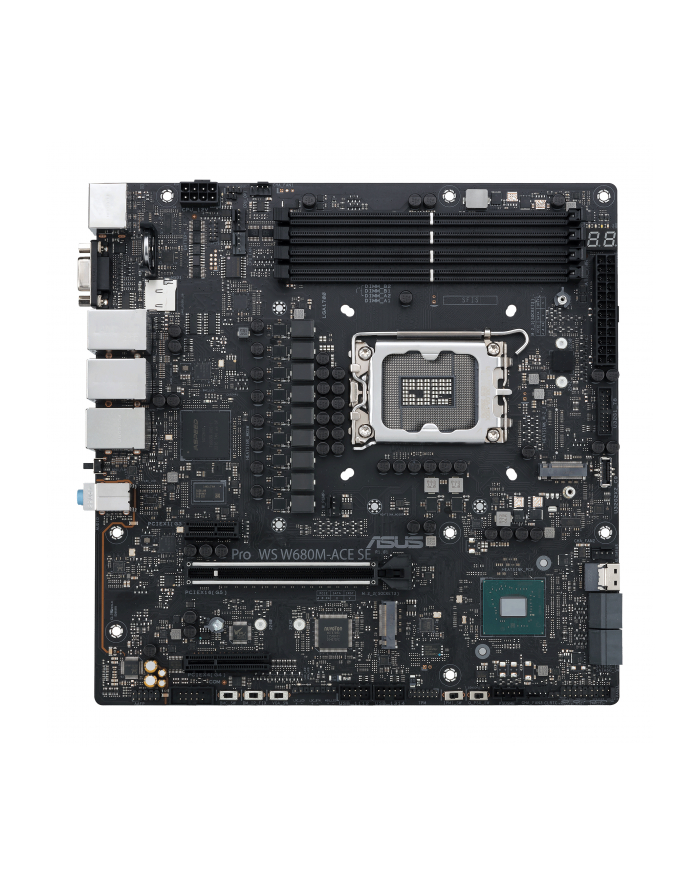

ASUS PRO WS W680M-ACE SE

Format:micro ATX; Chipset:Intel W680; Socket:Socket 1700; Motherboard memory module type:DDR5; RAID support:0, 1, 5, 10; PCI express 16x:1; LPT port; COM portASUS Pro WS W680M-ACE SEIntel W680 LGA 1700 Micro-ATX motherboard with BMC AST2600 onboard , PCIe 5.0, DDR5 support, dual Intel 2.5 Gb Ethernet, 2 x PCIe 4.0 M.2 slots, plus a USB 3.2 Gen 2x2 front panel connector, SlimSAS, SATA 6 Gbps, HDMI™, DisplayPort and VGA(dedicated for BMC)Intel LGA 1700 socket: Ready for 13th Gen Intel Core™ processors & 12th Gen Intel Core™ ProcessorsEnhanced power solution: DrMOS, ProCool connector, alloy chokes and durable capacitors for stable power deliveryNext-gen connectivity: PCIe 5.0 Safeslot, 2 x M.2 PCIe 4.0, SlimSAS, dual Intel 2.5Gb Ethernet, front panel USB 3.2 Gen2x2 Type-C, TPM headerServer-grade IPMI remote management: Hardware and software-level with a dedicated LAN port link to AST2600 BMC controller, plus a real-time monitoring and management software – ASUS Control Center ExpressComprehensive cooling: VRM heatsink, M.2 heatsinks, hybrid fan headers and Fan Xpert 4Trusted stability: Highly compatible with the latest technologies with solid QVL list and tested for 24/7 operation, validated for extensive compatibilityCPUIntel Socket LGA1700 for 13th Gen Intel Core™ Processors & 12th Gen Intel Core™* Refer to www.asus.com for CPU support list.ChipsetIntel W680 ChipsetMemory4 x DIMM, Max. 192GB, DDR5 ECC and Non-ECC Un-buffered Memory*Dual Channel Memory ArchitectureSupports Intel Extreme Memory Profile (XMP)OptiMem II* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.Onboard Graphics1 x DisplayPort**1 x HDMI port*** 1 x VGA port from AST2600* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.**Supports max. 8K@60Hz as specified in DisplayPort 1.4.***Supports 4K@60Hz as specified in HDMI 2.1.AudioRealtek Audio CODECHigh Definition Audio2/4/5.1/7.1-channel* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.LANRealtek 7.1 Surround Sound High Definition Audio CODEC- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking- Supports up to 24-Bit/192 kHz playbackqqq1qqq1Audio Features- Audio Shielding- Premium audio capacitors- Dedicated audio PCB layers- Unique de-pop circuitWireless & BluetoothM.2 slot only (Key E, CNVi & PCIe)**Wi-Fi module is sold separately.Expansion SlotsIntel 13th & 12th Gen Processors*- 1 x PCIe 5.0 x16 slotIntel W680 Chipset- 1 x PCIe 4.0 x4 slot- 1 x PCIe 3.0 x1 slotStorage InterfaceTotal supports 2 x M.2 slots and 8 x SATA 6Gb/s ports*Intel 13th & 12th Gen Processors- M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)Intel W680 Chipset**- M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)- 4 x SATA 6Gb/s ports- 1 x SlimSAS Slot Support SlimSAS NVMe device (supports PCIe 4.0 x4 mode and up to 4 SATA devices)**** Intel Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.** Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots.*** SlimSAS slot can support up to 4 SATA devices via a transfer cable. the cable is purchased separately.USBRear USB (Total 6 ports)- 2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x Type-C)- 4 x USB 3.2 Gen 1 ports (4 x Type-A)Front USB (Total 7 ports)- 1 x USB 3.2 Gen 2x2 connector (supports USB Type-C)- 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports- 2 x USB 2.0 headers support additional 4 USB 2.0 portsInternal I/O ConnectorsFan and Cooling related1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin W_PUMP+ header3 x 4-pin Chassis Fan headersPower related1 x 24-pin Main Power connector1 x 8-pin +12V Power connectorStorage related2 x M.2 slots (Key M)4 x SATA 6Gb/s ports1 x SlimSAS portUSB1 x USB 3.2 Gen 2x2 connector (supports USB Type-C )1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 headers support 4 additional USB 2.0 portsMiscellaneous1 x LPT header1 x T-sensor1 x Clear CMOS header1 x COM Port header1 x Front Panel Audio header (AAFP)1 x SPI TPM header (14-1pin)1 x 20-3 pin System Panel header with Chassis intrude functionBMC Related1 x BMC LED and switch1 x VGA switch1 x BMC LAN fixed IP switch1 x IPMI switch1 x Q_PSU switch1 x PSU SMBus header1 x VPP_I2C header1 x Micro SD card socket1 x BMC_T_SENSOR header1 x Location button header1 x Location LED and header1 x Message LED and headerBack Panel Connectors-2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x Type-C)-4 x USB 3.2 Gen 1 ports (4 x Type-A)-1 x DisplayPort-1 x HDMI port-1 x VGA port from AST2600-2 x Intel 2.5Gb Ethernet ports-1 x Realtek 1Gb Ethernet dedicated for AST2600-3 x Audio jacks-1 x BIOS FlashbackTM button-2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x Type-C)-4 x USB 3.2 Gen 1 ports (4 x Type-A)-1 x DisplayPort-1 x HDMI port-1 x VGA port from AST2600-2 x Intel 2.5Gb Ethernet ports-1 x Realtek 1Gb Ethernet dedicated for AST2600-5 x Audio jacks-1 x BIOS FlashbackTM buttonSpecial FeaturesASUS 5X PROTECTION III- DIGI+ VRM (- Digital power design with DrMOS)- ESD Guards- LANGuard- Overvoltage Protection- SafeSlot- Stainless-Steel Back I/OASUS Q-Design- Q-Code- M.2 Q-Latch- Q-Connector- Q-DIMM- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])- Q-SlotASUS Thermal Solution- M.2 heatsink- VRM heatsink designASUS EZ DIY- CPU Socket lever protector- SafeDIMM- SafeSlot- BIOS FlashBack™ button- BIOS FlashBack™ LEDBespoke Motherboard Design & Business Focused Features- 24/7 ReliabilityH/W MonitoringVoltage detectionTemperature detectionFan speed detectionWater cooling flow rate detectionFan fail warningFan speed control* Whether the fan speed control function is supported will depend on the fan you install.Software FeaturesSUS Exclusive SoftwareArmoury Crate- Fan Xpert 4- Power SavingASUS CPU-ZAdobe Creative Cloud (Free Trial)Norton 360 Deluxe (60 Days Free Trial)WinRARIT Management software supported- ASUS Control Center Express(ACCE)Intel vProUEFI BIOSASUS EZ DIY- ASUS CrashFree BIOS 3- ASUSTek. EzFlash UtilityBIOS256 Mb Flash ROM, UEFI AMI BIOS(text-based)256 Mb Flash ROM, UEFI AMI BIOSManageabilityWOL by PME, PXEAccessoriesCables2 x SATA 6Gb/s cablesMiscellaneous1 x Q-connector1 x M.2 Rubber Packages2 x Screw package for M.2 SSD1 x I/O ShieldDocumentation1 x User guide1 x ACC Express Activation Key CardOperating SystemWindows 11, Windows 10 64-bitForm Factormicro-ATX Form Factor 24.4 cm x 24.4 cm

Płyta główna ASUS PRO WS W680M-ACE SE oparta jest na chipsecie Intel® W680 i obsługuje procesory Intel® Socket 1700 12. i 13. generacji. Posiada cztery dwukanałowe gniazda DDR5 SO-DIMM, umożliwiające obsługę do 128 GB pamięci ECC. Inne funkcje obejmują dwa gniazda M.2 obsługujące PCIe 4.0 x4, trzy gniazda PCIe obsługujące PCIe 5.0 x16, PCIe 4.0 x4 i PCIe 3.0 x1. Płyta główna PRO WS W680M-ACE SE oferuje również 8-kanałową obsługę dźwięku, dwa porty LAN 2,5 Gigabit, cztery porty SATA3 oraz szereg wydajnych portów USB. Ta płyta główna z serii stacji roboczych została zaprojektowana z myślą o maksymalnej wydajności i trwałości. Wyposażona jest w wydajne radiatory i zoptymalizowana pod kątem pracy 24/7. Obsługuje również interesujące funkcje dla środowisk korporacyjnych, takie jak zdalne zarządzanie BMC.


Typ płyty głównej
Kod kreskowy 4711387298190
Kod producenta 90MB1FA0-M0EAY0
Baza 1700
Maksymalna obsługiwana liczba procesorów: 1
Obsługa systemów operacyjnych: Windows 10, Windows 11
Obsługiwane modele procesorów Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake) Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Pentium Gold Gxxxx (Alder Lake), Celeron Gxxxx (Alder Lake)
Chipset Intel® W680
Sloty PCIe x16 1x
USB 2.0 4
BIOS 256 Mb Flash ROM, UEFI AMI BIOS (tekstowy)
Współczynnik kształtu µATX
Użyj komputera
Zasilacz ATX12V (24-pinowy + 8-pinowy)
Maksymalna pamięć 128 GB
Porty (zewnętrzne) USB-C 3.2 Gen 2 (10 Gbit/s) 1
Złącza (wewnętrzne) SATA 8
Porty (opcjonalnie) USB 3.2 Gen 1 (5 Gbit/s) 2
Kontroler SATA Intel® W680
bezpośrednio użyteczne poziomy RAID 0, 1, 10, 5
Kontroler USB Intel® W680
Wbudowana karta graficzna Porty graficzne na płycie głównej mogą być używane wyłącznie w przypadku używania procesora ze zintegrowanym układem graficznym.
Dźwięk Realtek 7.1 Surround Sound Kodek audio wysokiej rozdzielczości
LAN 2 x Intel® 2,5 Gb Ethernet, 1 x Realtek 1 Gb Ethernet Port zarządzania dla BMC
Cechy Specjalne radiatory zapewniające niezawodne odprowadzanie ciepła (również dla M.2), Asus Control Center Express, Asus SafeSlot i Safe Dimm zapewniające bezpieczne przechowywanie kart PCIe i modułów RAM, zoptymalizowane pod kątem pracy 24/7 w trudnych warunkach, WOL przez PME, PXE
Informacje dodatkowe 1 Złącze SlimSAS, złącze LPT, czujnik T, BMC-AST2600, przełącznik BMC, dioda LED i złącze BMC
Dołączone akcesoria: 2 kable SATA, złącze Q-Connector, akcesoria montażowe M.2, panel I/O, instrukcja obsługi
Wymiary Szerokość: 244 mm x Wysokość: 244 mm

ASUS PRO WS W680M-ACE SE. Producent procesora: Intel, Gniazdo procesora: LGA 1700, Procesor: Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9. Obsługiwane rodzaje pamięci: DDR5-SDRAM, Maksymalna pojemność pamięci: 192 GB, Typ slotów pamięci: DIMM. Wspierane interfejsy dysków twardych: M.2, NVMe, PCI Express 4.0, SATA III, SlimSAS, Obsługiwane rodzaje dysków: HDD & SSD, Poziomy raid: 0, 1, 5, 10. Rodzaj interfejsu sieci Ethernet: 2.5 Gigabit Ethernet, Gigabit Ethernet. Przeznaczenie: PC, Rodzaj płyty: micro ATX, Rodzina płyt z chipsetami: Intel
