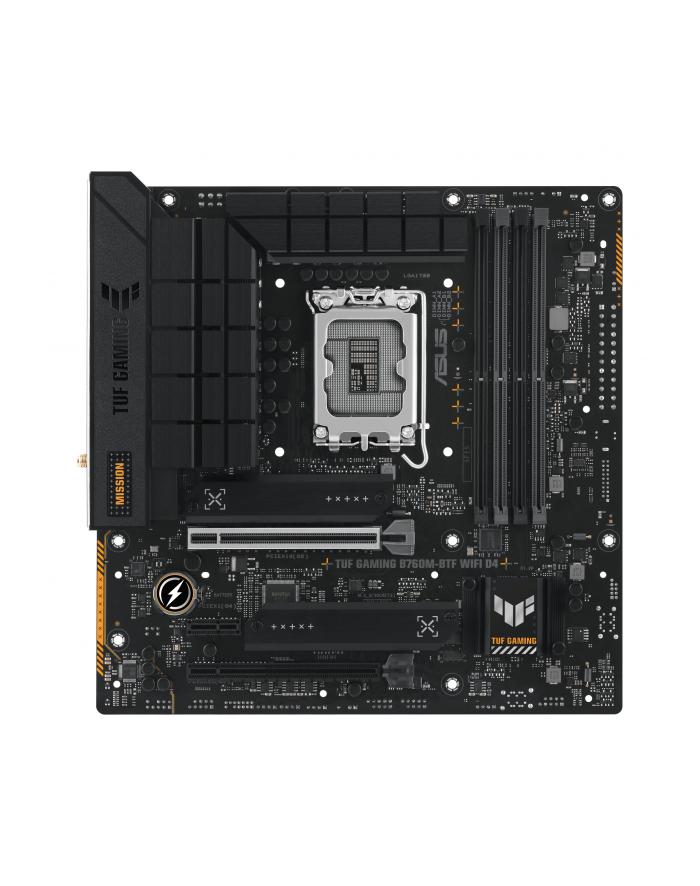

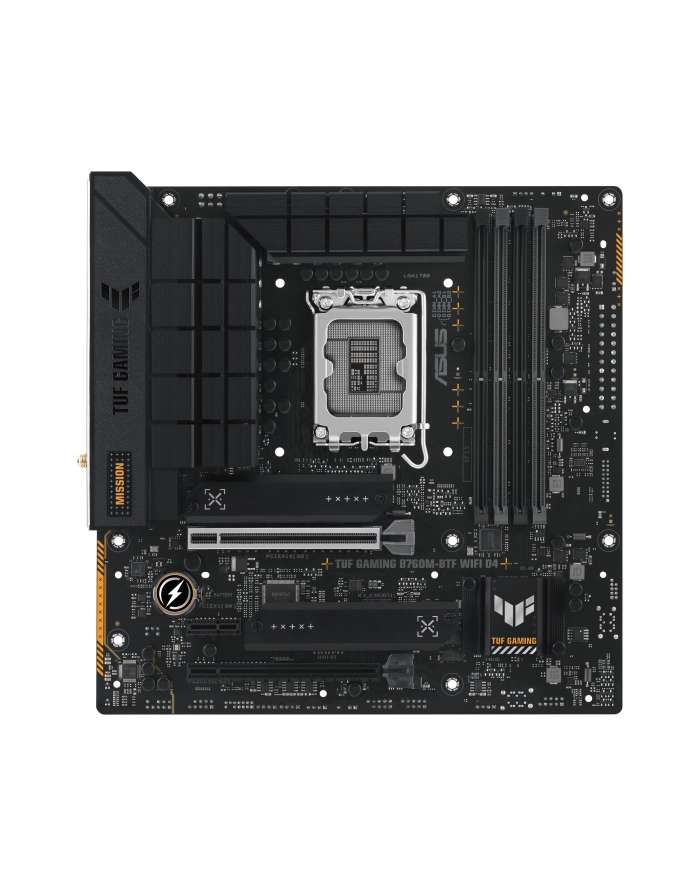

asus Płyta główna TUF GAMING B760M-BTF WI FI D4 s1700 DDR4 DP mATX

Format:micro ATX; Chipset:Intel B760; Socket:Socket 1700; Motherboard memory module type:DDR4; RAID support:0, 1, 5, 10; PCI express 16x:2; COM portTUF GAMING B760M-BTF WIFI DDR4The TUF GAMING B760M-BTF WIFI D4 takes all the essential elements of the latest Intel processors and combines them with game-ready features and proven durability. “BTF” means “Back To (the) Future” for a new era for all PC DIY gamers; the BTF series hides all its connectors on the underside of the motherboard for clean cable management and a minimalist build appearance. This motherboard is engineered with military-grade components, an upgraded power solution and a comprehensive cooling system so that it can go beyond expectations with rock-solid performance and marathon gaming.CPUIntel Socket LGA1700 for 13th Gen Intel Core™ & 12th Gen Intel Core™, Pentium Gold and Celeron Processors*Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0*** Refer to www.asus.com for CPU support list.** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types.ChipsetIntel B760 ChipsetMemory4 x DIMM, Max. 128GB, DDR4 5333(OC)/ 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*Dual Channel Memory ArchitectureSupports Intel Extreme Memory Profile (XMP)OptiMem II* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/.Graphics1 x DisplayPort**1 x HDMITM port*** * Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.** Supports max. 4K@60Hz as specified in DisplayPort 1.4.*** Supports 4K@60Hz as specified in HDMI 2.1.Expansion SlotsIntel 13th & 12th Gen Processors1 x PCIe 5.0 x16 slotIntel B760 Chipset1 x PCIe 4.0 x16 slot (supports x4 mode)1 x PCIe 4.0 x1 slot- To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.StorageTotal supports 3 x M.2 slots and 4 x SATA 6Gb/s ports*Intel 13th & 12th Gen ProcessorsM.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)Intel B760 ChipsetM.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)M.2_3 slot (Key M), type 2280 only (supports PCIe 4.0 x4 mode)**4 x SATA 6Gb/s ports* Intel Rapid Storage Technology supports SATA RAID 0/1/5/10.** M.2_3 slot shares bandwidth with PCIEX16(G4) slot. When M.2_3 slot has be installed a device, PCIEX16(G4) slot will be disabled.Ethernet1 x Realtek 2.5Gb EthernetWireless & BluetoothWi-Fi 62x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)Supports 2.4/5GHz frequency bandBluetooth v5.2**The Bluetooth version may vary, please refer to the Wi-Fi module manufacturerqqq1s website for the latest specifications.USBRear USB (Total 10 ports)1 x USB 3.2 Gen 2x2 port (1 x USB Type-C)2 x USB 3.2 Gen 2 ports (1 x Type-A + 1 x USB Type-C)3 x USB 3.2 Gen 1 ports (2 x Type-A + 1 x USB Type-C)4 x USB 2.0 ports (4 x Type-A)Front USB (Total 7 ports)1 x USB 3.2 Gen 2 connector (supports USB Type-C)1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 headers support 4 additional USB 2.0 ports* U32G1_E1 port, U32G1_E2 port, U32G1_E3 port and U32G1_E4 port share the bandwidth.** USB_E5 port, USB_E6 port, USB_E7 port and USB_E8 port share the bandwidth.AudioRealtek 7.1 Surround Sound High Definition Audio CODEC*- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking- Supports up to 24-Bit/192 kHz playbackAudio Features- Audio Shielding- Dedicated audio PCB layers* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.Back Panel I/O Ports1 x USB 3.2 Gen 2x2 port (1 x USB Type-C)2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x USB Type-C)3 x USB 3.2 Gen 1 ports (2 x Type-A, 1 x USB Type-C)4 x USB 2.0 ports (4 x Type-A)1 x DisplayPort1 x HDMITM port1 x Wi-Fi Module1 x Realtek 2.5Gb Ethernet port3 x Audio jacks1 x Clear CMOS buttonInternal I/O ConnectorsFan and Cooling related1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin AIO Pump header3 x 4-pin Chassis Fan headersPower related1 x 24-pin Main Power connector1 x 8-pin +12V Power connector1 x 4-pin +12V Power connectorStorage related3 x M.2 slots (Key M)4 x SATA 6Gb/s portsUSB1 x USB 3.2 Gen 2 connector (supports USB Type-C )1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 headers support 4 additional USB 2.0 portsMiscellaneous3 x Addressable Gen 2 headers1 x Aura RGB header1 x COM Port header1 x Front Panel Audio header (AAFP)1 x 10-1 pin System Panel header1 x Thunderbolt™ (USB4) headerSpecial FeaturesASUS TUF PROTECTION- DIGI+ VRM (- Digital power design with DrMOS)- ESD Guards- TUF LANGuard- Overvoltage Protection- SafeSlot Core+- Stainless-Steel Back I/OASUS Q-Design- M.2 Q-Latch- Q-DIMM- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])- Q-SlotASUS Thermal Solution- M.2 heatsinks- VRM heatsink designASUS EZ DIY- Clear CMOS button- CPU Socket lever protector- ProCool- Pre-mounted I/O shield- SafeDIMMAura Sync- Aura RGB header- Addressable Gen 2 headersSoftware FeaturesASUS Exclusive SoftwareArmoury Crate- Aura Creator- Aura Sync- FAN Xpert 2+- Power Saving- Two-Way AI Noise CancellationAI Suite 3- DIGI+ VRM- PC CleanerTUF GAMING CPU-ZDTS Audio ProcessingMyASUSNorton 360 for Gamers (60 Days Free Trial)WinRARUEFI BIOSASUS EZ DIY- ASUS CrashFree BIOS 3- ASUS EZ Flash 3- ASUS UEFI BIOS EZ ModeBIOS128 Mb Flash ROM, UEFI AMI BIOSManageabilityWOL by PME, PXEAccessoriesCables2 x SATA 6Gb/s cablesMiscellaneous1 x ASUS Wi-Fi moving antenna1 x TUF Gaming sticker1 x M.2 Rubber Package1 x Screw package for M.2 SSDDocumentation1 x User guideOperating SystemWindows 11, Windows 10 64-bitForm Factormicro-ATX Form Factor9.6 inch x 9.6 inch (24.4 cm x 24.4 cm)

Płyta główna ASUS TUF GAMING B760M-BTF WIFI D4 oparta jest na chipsecie Intel® B760 i obsługuje procesory Intel® dla Socket 1700 13. i 12. generacji. Posiada cztery gniazda DDR4 DIMM w trybie dwukanałowym dla maksymalnie 128 GB pamięci RAM. Dodatkowe funkcje karty ASUS TUF GAMING B760M-BTF WIFI D4 obejmują gniazdo PCIe 5.0 x16, gniazdo PCIe 4.0 x16 i gniazdo PCIe 4.0 x1. ASUS TUF GAMING B760M-BTF WIFI D4 oferuje również 8-kanałowy dźwięk, 2,5-gigabitowy interfejs LAN, cztery porty SATA3, trzy porty M.2, Wi-Fi 6, Bluetooth 5.2 i całą gamę interfejsów USB.

Typ płyty głównej
Kolor czarny
EAN 4711387132029
Nr producenta 90MB1E50-M1EAY0
Baza 1700
Obsługiwane modele procesorów Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i3 14xxx (Raptor Lake-S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i5 14xxx (Raptor Lake-S), Core i5 14xxxF (Raptor Lake-S), Core i5 14xxxT (Raptor Lake-S), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i7 14xxx (Raptor Lake-S), Core i7 14xxxF (Raptor Lake-S), Core i7 14xxxT (Raptor Lake-S), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Core i9 14xxx (Raptor Lake-S), Core i9 14xxxF (Raptor Lake-S), Core i9 14xxxKS (Raptor Lake-S), Core i9 14xxxT (Raptor Lake-S)
Chipset Intel® B760
Sloty PCIe x16 2x (w tym: 1x PCIe x16, 1x PCIe x4)
Gniazda PCIe x1 1
BIOS 128Mb Flash ROM, UEFI AMI BIOS
BIOS EFI BIOS Tak
Współczynnik kształtu µATX
Użyj komputera
Zasilanie ATX12V (24-pin + 8-pin + 4-pin)
Pamięć maksymalnie 128 GB
Ilość pamięci w gniazdach 4x DDR4
Obsługiwana pamięć typu SDRAM-DDR4
Obsługiwane standardy pamięci DDR4-5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3 733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133
Kanały pamięci 2
Pamięć Maksymalna pamięć zajmuje 8. miejsce
Kontroler pamięci w procesorze Tak
Porty (zewnętrzne) USB-C 3.2 Gen 2x2 (20 Gbit/s) 1
Porty (zewnętrzne) USB-A 3.2 Gen 2 (10 Gbit/s) 2
Porty (zewnętrzne) USB-A 3.2 Gen 1 (5 Gbit/s) 3
Porty (zewnętrzne) Uwaga: Oznaczenie USB 3.2 Gen 1 odpowiada poprzednim oznaczeniom USB 3.1 Gen 1 lub USB 3.0. Oznaczenie USB 3.2 Gen 2 odpowiada poprzednim oznaczeniom USB 3.1 Gen 2 lub USB 3.1.
Połączenia (zewnętrzne) USB-A 2.0 4
Połączenia (zewnętrzne) HDMI 1
Połączenia (zewnętrzne) DisplayPort-Out 1
Połączenia (zewnętrzne) Mikrofon 1
Połączenia (zewnętrzne) Wejście liniowe 1
Połączenia (zewnętrzne) Wyjście liniowe 1
Połączenia (zewnętrzne) RJ-45 1
Połączenia (zewnętrzne) Bluetooth Tak
Połączenia (zewnętrzne) WLAN Tak
Złącza (wewnętrzne) SATA 4
Połączenia (wewnętrzne) M.2 3
Połączenia (wewnętrzne) Złącze LED RGB 1
Połączenia (wewnętrzne) adresowalne złącze LED RGB 3
Połączenia (wewnętrzne) 4-pinowy wentylator PWM 6
Porty (opcjonalne) USB 3.2 Gen 1 (5 Gbit/s) 2
Porty (opcjonalne) USB 2.0 4
Bezpośrednio dostępne poziomy RAID 0, 1, 10, 5
Wbudowana grafika Złączy graficznych na płycie głównej można używać tylko w przypadku korzystania z procesora ze zintegrowanym układem graficznym.
Dźwięk Realtek 7.1 Dźwięk przestrzenny o wysokiej rozdzielczości
Sieć LAN Realtek 2,5 Gb Ethernet
Wi-Fi 6
Dalsze informacje W celu obsługi najnowszych rdzeni procesorów może być wymagana aktualizacja BIOS-u.
Wymiary Szerokość: 244 mm x Wysokość: 244 mm


Płyta główna ASUS TUF GAMING B760M-BTF WIFI D4 oparta jest na chipsecie Intel® B760 i obsługuje procesory Intel® dla Socket 1700 13. i 12. generacji. Posiada cztery gniazda DDR4 DIMM w trybie dwukanałowym dla maksymalnie 128 GB pamięci RAM. Dodatkowe funkcje karty ASUS TUF GAMING B760M-BTF WIFI D4 obejmują gniazdo PCIe 5.0 x16, gniazdo PCIe 4.0 x16 i gniazdo PCIe 4.0 x1. ASUS TUF GAMING B760M-BTF WIFI D4 oferuje również 8-kanałowy dźwięk, 2,5-gigabitowy interfejs LAN, cztery porty SATA3, trzy porty M.2, Wi-Fi 6, Bluetooth 5.2 i całą gamę interfejsów USB.

Typ płyty głównej
Kolor czarny
EAN 4711387132029
Nr producenta 90MB1E50-M1EAY0
Baza 1700
Obsługiwane modele procesorów Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i3 14xxx (Raptor Lake-S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i5 14xxx (Raptor Lake-S), Core i5 14xxxF (Raptor Lake-S), Core i5 14xxxT (Raptor Lake-S), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i7 14xxx (Raptor Lake-S), Core i7 14xxxF (Raptor Lake-S), Core i7 14xxxT (Raptor Lake-S), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Core i9 14xxx (Raptor Lake-S), Core i9 14xxxF (Raptor Lake-S), Core i9 14xxxKS (Raptor Lake-S), Core i9 14xxxT (Raptor Lake-S)
Chipset Intel® B760
Sloty PCIe x16 2x (w tym: 1x PCIe x16, 1x PCIe x4)
Gniazda PCIe x1 1
BIOS 128Mb Flash ROM, UEFI AMI BIOS
BIOS EFI BIOS Tak
Współczynnik kształtu µATX
Użyj komputera
Zasilanie ATX12V (24-pin + 8-pin + 4-pin)
Pamięć maksymalnie 128 GB
Ilość pamięci w gniazdach 4x DDR4
Obsługiwana pamięć typu SDRAM-DDR4
Obsługiwane standardy pamięci DDR4-5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3 733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133
Kanały pamięci 2
Pamięć Maksymalna pamięć zajmuje 8. miejsce
Kontroler pamięci w procesorze Tak
Porty (zewnętrzne) USB-C 3.2 Gen 2x2 (20 Gbit/s) 1
Porty (zewnętrzne) USB-A 3.2 Gen 2 (10 Gbit/s) 2
Porty (zewnętrzne) USB-A 3.2 Gen 1 (5 Gbit/s) 3
Porty (zewnętrzne) Uwaga: Oznaczenie USB 3.2 Gen 1 odpowiada poprzednim oznaczeniom USB 3.1 Gen 1 lub USB 3.0. Oznaczenie USB 3.2 Gen 2 odpowiada poprzednim oznaczeniom USB 3.1 Gen 2 lub USB 3.1.
Połączenia (zewnętrzne) USB-A 2.0 4
Połączenia (zewnętrzne) HDMI 1
Połączenia (zewnętrzne) DisplayPort-Out 1
Połączenia (zewnętrzne) Mikrofon 1
Połączenia (zewnętrzne) Wejście liniowe 1
Połączenia (zewnętrzne) Wyjście liniowe 1
Połączenia (zewnętrzne) RJ-45 1
Połączenia (zewnętrzne) Bluetooth Tak
Połączenia (zewnętrzne) WLAN Tak
Złącza (wewnętrzne) SATA 4
Połączenia (wewnętrzne) M.2 3
Połączenia (wewnętrzne) Złącze LED RGB 1
Połączenia (wewnętrzne) adresowalne złącze LED RGB 3
Połączenia (wewnętrzne) 4-pinowy wentylator PWM 6
Porty (opcjonalne) USB 3.2 Gen 1 (5 Gbit/s) 2
Porty (opcjonalne) USB 2.0 4
Bezpośrednio dostępne poziomy RAID 0, 1, 10, 5
Wbudowana grafika Złączy graficznych na płycie głównej można używać tylko w przypadku korzystania z procesora ze zintegrowanym układem graficznym.
Dźwięk Realtek 7.1 Dźwięk przestrzenny o wysokiej rozdzielczości
Sieć LAN Realtek 2,5 Gb Ethernet
Wi-Fi 6
Dalsze informacje W celu obsługi najnowszych rdzeni procesorów może być wymagana aktualizacja BIOS-u.
Wymiary Szerokość: 244 mm x Wysokość: 244 mm


ASUS TUF GAMING B760M-BTF WIFI D4. Producent procesora: Intel, Gniazdo procesora: LGA 1700, Procesor: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Obsługiwane rodzaje pamięci: DDR4-SDRAM, Maksymalna pojemność pamięci: 128 GB, Typ slotów pamięci: DIMM. Wspierane interfejsy dysków twardych: M.2, SATA III, Obsługiwane rodzaje dysków: HDD & SSD, Poziomy raid: 0, 1, 5, 10. Rodzaj interfejsu sieci Ethernet: 2.5 Gigabit Ethernet, Podstawowy standard Wi-Fi: Wi-Fi 6 (802.11ax), Standardy Wi- Fi: 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax). Przeznaczenie: PC, Rodzaj płyty: micro ATX, Rodzina płyt z chipsetami: Intel
