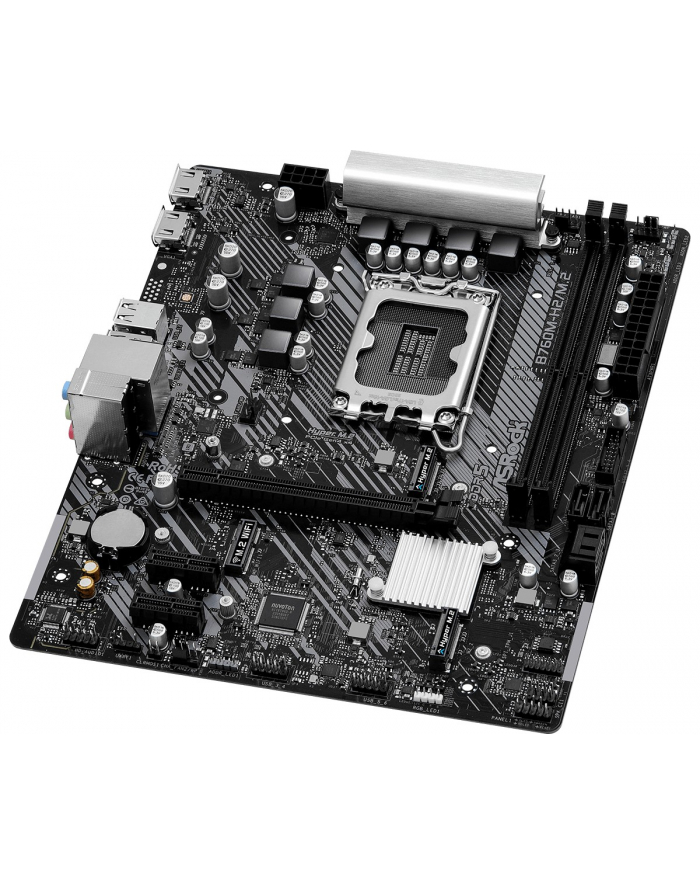

asrock Płyta główna B760M-H2/M.2 s1700 2DDR5 DP/HDMI mATX

Parametry techniczne produktu

Opis

Płyta główna B760M-H2/M.2

• Obsługuje procesory Intel Core 14., 13. i 12. generacji (LGA1700)
• Faza mocy 5+1+1
• 2 moduły DIMM DDR5
• Obsługuje Dual Channel, do 7200+ (OC)
• 1 PCIe 4.0 x16, 2 PCIe 3.0 x1, 1 M.2 Key E dla Wi-Fi
• Opcje wyjścia graficznego: 2 HDMI
• Kodek audio Realtek ALC897 7.1 CH HD
• 4 SATA3, 2 Hyper M.2 (PCIe Gen4x4)
• 6 portów USB 3.2 Gen1 Type-A (4 z tyłu, 2 z przodu)
• 6 portów USB 2.0 (2 z tyłu, 4 z przodu)
• Karta sieciowa Dragon 2,5G
• Obsługuje Automatyczny Instalator Sterowników ASRock

Model

B760M-H2/M.2

Gniazdo procesora

LGA1700

Rodzina procesora

Intel Core

Generacja procesora

• Trzynasta,
• Czternasta,
• Dwunasta

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel B760

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

2

Maks. wielkość pamięci

128 GB

Gniazda rozszerzeń

• 1 x M.2,
• 1 x PCIe 4.0 x 16,
• 2 x PCIe 3.0 x 1

Maksymalna ilość urządzeń SATA

4

Maksymalna ilość urządzeń ATA

0

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

CPU:

• 1 x gniazdo PCIe 4.0 x16 (PCIE1), obsługuje tryb x16*

Chipset:

• 2 x gniazda PCIe 3.0 x1 (PCIE2 i PCIE3)*
• 1 x gniazdo M.2 (Klucz E), obsługuje moduł Wi-Fi typu 2230 WiFi/BT PCIe

Grafika

• Intel Xe Architektura Graficzna (Gen 12)
• 2 x HDMI 2.1 TMDS Compatible, supports HDCP 2.3 and max. Rozdzielczośćup to 4K 60Hz

Karta dźwiękowa

7.1 CH HD Audio (Realtek ALC897 Audio Codec)

Interfejs sieciowy

• 2,5-gigabitowa sieć LAN 10/100/1000/2500 Mb/s
• Dragon RTL8125BG
• Obsługuje oprogramowanie Dragon 2.5G LAN
• Inteligentna automatyczna regulacja przepustowości
• Wizualny, przyjazny dla użytkownika interfejs użytkownika
• Statystyki wykorzystania sieci wizualnej
• Zoptymalizowane ustawienie domyślne dla trybów gry, przeglądarki i przesyłania strumieniowego
• Dostosowana przez użytkownika kontrola priorytetów

Porty USB na tylnym panelu

6

Porty USB do wyprowadzenia z płyty

6

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

6

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

0

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x Line In (błękitny),
• 2 x SMA,
• 4 x USB 3.0,
• 2 x USB 2.0,
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 2 x HDMI

Złącza dostępne na płycie

• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 2 x USB 2.0/1.1,
• 1 x USB 3.0,
• 1 x TPM,
• 1 x 4pin wentylator procesora,
• 1 x Przedni panel audio,
• 3 x Adresowalna dioda LED

Bios

128Mb AMI UEFI Legal BIOS with GUI support

Format płyty

micro ATX

Wymiary

24.4 x 20.1 cm

Akcesoria w zestawie

• 1 x Instrukcja Obsługi
• 1 x osłona we/wy
• 2 x kable danych SATA
• 3 x śruby do gniazd M.2

Obsługiwane systemy operacyjne

• Windows 10,
• Windows 11

Oprogramowanie

Software

• ASRock Motherboard Utility (A-Tuning)
• ASRock Dragon 2.5G LAN Software
• ASRock Polychrome SYNC

UEFI

• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock My Favorites in UEFI
• Automatyczny Instalator Sterowników ASRock
• ASRock Funkcja Instant Flash
• ASRock Easy RAID Installer

Uwaga

CE+WEEE
