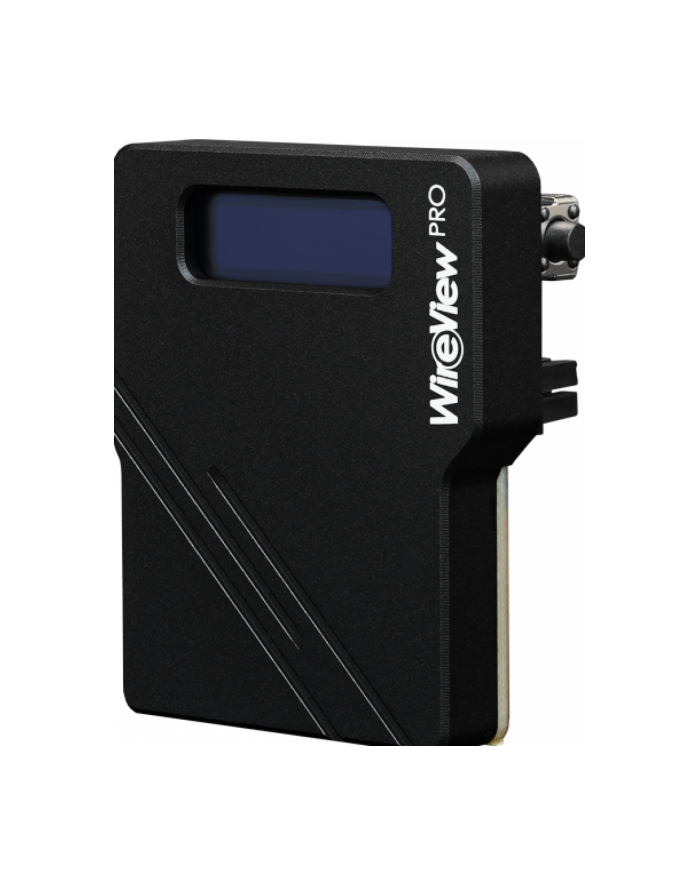

Thermal Grizzly WireView Pro GPU 1x12VHPWR 90°, Normal (black)

Dzięki 90° WireView Pro GPU "N" firmy Thermal Grizzly możesz zmierzyć pobór mocy przez karty graficzne za pośrednictwem złącza zasilania 12VHPWR i zapisać te dane w celu określenia zużycia. Dane te mogą posłużyć między innymi do określenia kosztów energii danej karty graficznej lub porównania jej zużycia energii z innymi kartami graficznymi. Specjalny cykl pomiaru ostatnich 60 sekund pozwala na szybkie i wygodne wyświetlanie zużycia energii, co jest bardzo przydatne np. podczas przeglądów. Jednocześnie pomiar ten można wykorzystać do określenia zużycia energii przez karty graficzne w określonym przedziale czasu lub w określonych zastosowaniach. Ponadto możliwe jest wykrycie szczytowych wartości zużycia energii, które mogą wystąpić podczas pracy nowoczesnych, zaawansowanych kart graficznych. Wersja Pro została rozszerzona o dodatkowe funkcje, takie jak wykrywanie wtyczki, czujniki temperatury i sygnał ostrzegawczy. Funkcja wykrywania złącza 90° WireView Pro GPU wykrywa, czy zastosowano kabel połączeniowy o mocy 150 W, 300 W, 450 W lub 600 W. Należy pamiętać, że procesor graficzny 90° WireView Pro mierzy wyłącznie pobór mocy przez kabel zasilający, a nie mierzy poboru mocy przez gniazdo PCIe płyty głównej. Jeśli zostanie użyty niewłaściwy kabel lub jeśli kabel nie zostanie podłączony prawidłowo, rozlegnie się sygnał ostrzegawczy. Dwa czujniki temperatury, umieszczone na płytce drukowanej przy każdym ze złączy zasilania, monitorują temperaturę na złączach zasilania. W przypadku przekroczenia ustawionego limitu temperatury włącza się alarm dźwiękowy. Dwa dodatkowe, dołączone czujniki temperatury (NTC 10K) można podłączyć za pomocą kabla. W zestawie znajdują się dwa czujniki z kablem o długości 5 cm i 20 cm każdy. Ponadto alarm może zostać uruchomiony w przypadku przekroczenia ustawionego limitu natężenia prądu (w amperach).


Rodzaj urządzenia pomiarowego
Kolor czarny
Numer EAN 4260711991349
Numer producenta S-TG-WV-90-P-H1N
Wyprodukowano w Niemczech
Cel: Pomiar zużycia energii przez karty graficzne
Tryb pracy podłączenia sieciowego
Wyświetlanie aktualnego poboru mocy w watach [W], aktualnego napięcia w woltach [V], aktualnego natężenia w amperach [A], minimalnego i maksymalnego poboru mocy w watach [W], średniego poboru mocy w ciągu 60 sekund [AVG W] i całkowitego poboru mocy [E], zmierzonych temperatur poszczególnych czujników temperatury [°C]
Pomiary napięcia stałego
Obliczanie zużycia energii
Wyświetlacz OLED, wewnętrzne czujniki temperatury na złączach zasilania, zewnętrzne czujniki temperatury, wykrywanie pinów dla złączy pinowych czujników, funkcja alarmu
Więcej informacji Procesor graficzny WireView Pro jest dostępny w wersjach „N” i „R”. „N” oznacza normalną orientację złączy PCIe na karcie rozszerzeń PCIe, „R” oznacza orientację odwróconą. Jeżeli karta graficzna jest wyposażona w złącza zasilania, w których cztery piny czujników złącza znajdują się pomiędzy płytką drukowaną a 12 złączami zasilania, wymagany jest wariant „N” (płytka drukowana - 4x pin czujnika - 12x złącza zasilania). Jeżeli karta graficzna jest wyposażona w złącza zasilania, w których 12 złączy zasilania znajduje się pomiędzy płytką drukowaną a czterema pinami czujników złącza, wymagany jest wariant „R” (PCB - 12 złączy zasilania - 4 piny czujników).
Uwaga: Ze względu na swoją konstrukcję 90° WireView Pro nie jest kompatybilny ze wszystkimi modelami i seriami kart graficznych. Wynika to z rozmiarów różnych modeli chłodnic, a także z położenia złącza 12VHPWR na płytce drukowanej karty graficznej.
Ostrzeżenia i instrukcje bezpieczeństwa Instrukcje bezpieczeństwa:Podczas korzystania z adaptera 12VHPWR należy upewnić się, że każde z trzech lub czterech złączy PCIe 8-pinowych jest podłączone do zasilacza za pomocą oddzielnego 8-pinowego kabla PCIe. Zdecydowanie odradzamy stosowania rozdzielaczy (kabla Y)!
