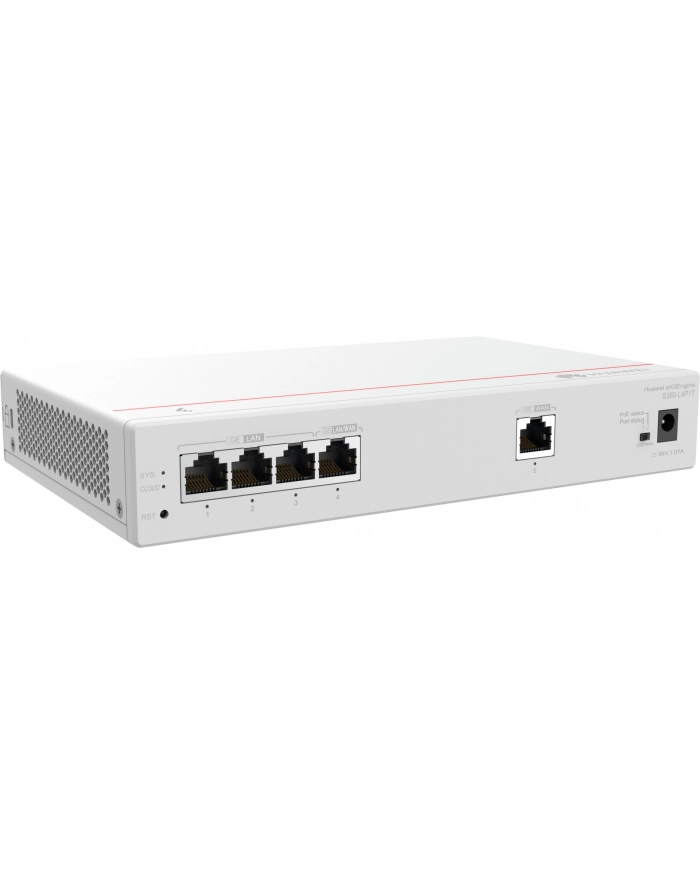

Smartphome Huawei S380-L4P1T | Router | 1x GE WAN, 4x GE LAN, PoE+, 50W

Numer katalogowy: 1700533-260426050017

Model: 100335606

EAN: 6901443425648

Koszt wysyłki: od 8.99 zł

Cena z dnia: 2026-04-26

Koszty i czas wysyłki: Dowiedz się więcej

Treści zawarte na stronie internetowej mają charakter informacyjny i nie stanowią oferty handlowej w rozumieniu przepisów kodeksu cywilnego.

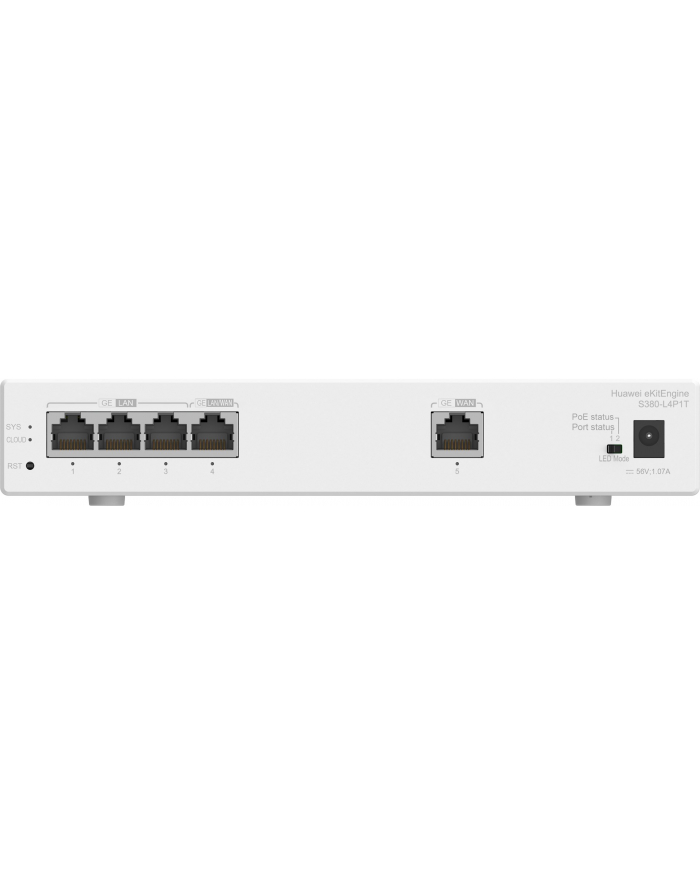

Przegląd Tabela 1 Podstawowe informacje o S380-L4P1T Przedmiot Detale Opis S380-L4P1T, 1*GE WAN, 4*GE LAN (PoE+, 50 W) Numer części 98012178 Model S380-L4P1T Pierwsza obsługiwana wersja V600R022C10 składniki Rysunek 1 Wygląd S380-L4P1T

1

Wskaźnik CHMURY

2

Wskaźnik SYS

3

Jeden przycisk RST

OGŁOSZENIE:

Aby przywrócić ustawienia fabryczne i zresetować urządzenie, należy przytrzymać przycisk przez co najmniej 6 sekund.

Aby zresetować urządzenie, naciśnij przycisk.

Zresetowanie urządzenia spowoduje przerwę w świadczeniu usług. Zachowaj ostrożność podczas naciskania przycisku.

4

Trzy porty elektryczne GE PoE+ LAN

5

Jeden port elektryczny GE PoE+ LAN/WAN

6

Jeden port elektryczny GE WAN

7

Wskaźnik portu

8

Przycisk przełączania stanu wskaźnika portu

NOTATKA:

Stan portu: Wskaźnik portu wskazuje stan transmisji danych portu.

Stan PoE: Wskaźnik portu wskazuje stan PoE portu.

9

Gniazdo zasilacza

NOTATKA:

Użyj zasilacza (56 V 1,07 A) dostarczonego wraz z urządzeniem.

10

Śruba uziemiająca

Porty Tabela 2 Porty w modelu S380-L4P1T Port Typ złącza Opis Dostępne komponenty Port elektryczny GE PoE+ LAN RJ45

Port elektryczny GE PoE+ LAN wysyła i odbiera dane usług LAN z szybkością 10/100/1000 Mbit/s.

Port obsługuje funkcję PoE.

kabel Ethernet

Port elektryczny GE WAN RJ45 Port elektryczny WAN firmy GE wysyła i odbiera dane usług WAN z szybkością 10/100/1000 Mbit/s.

kabel Ethernet

Port elektryczny GE PoE+ LAN/WAN RJ45

Port elektryczny GE PoE+ LAN/WAN wysyła i odbiera dane usług LAN lub WAN z szybkością 10/100/1000 Mbit/s.

Port obsługuje funkcję PoE.

kabel Ethernet

Wskaźniki i przyciski Tabela 3 Opis wskaźników na urządzeniu

Wskaźnik

Nazwa

Kolor

Status

Opis

SYS

Wskaźnik stanu systemu

-

Wyłączony

System nie działa lub znajduje się w stanie resetowania.

Zielony

Szybkie miganie

System znajduje się w stanie ładowania lub resetowania podczas uruchamiania.

Zielony

Powolne miganie

System działa normalnie.

Zielony

Stały

Podczas fazy przygotowania do uruchomienia systemu wskaźnik SYS świeci ciągłym zielonym światłem przez maksymalnie 15 sekund.

Czerwony

Stały

Nie można uruchomić urządzenia lub zasilanie jest uszkodzone.

Chmura

Wskaźnik chmury

-

Wyłączony

Urządzenie nie znajduje się w stanie zarządzania chmurą.

Niebieski

Szybkie miganie

Urządzenie łączy się z chmurą.

Niebieski

Powolne miganie

Urządzenie znajduje się w stanie zarządzania chmurą.

Niebieski

Stały

Sieć jest podłączona, a port WAN otrzymuje adres IP.

NOTATKA:

Ta funkcja jest dostępna w wersjach V600R023C00 i nowszych.

-

Wskaźnik portu (stan portu)

-

Wyłączony

Port nie jest podłączony lub został wyłączony.

Zielony

Stały

Na porcie zostało ustanowione łącze.

NOTATKA:

Podczas uruchamiania urządzenia wszystkie wskaźniki portów świecą na zielono przez około 2 sekundy, a następnie gaśnie, wskazując zakończenie inicjalizacji usługi.

Zielony

Migający

Port wysyła lub odbiera dane.

Wskaźnik portu (stan PoE)

-

Wyłączony

Port nie dostarcza zasilania PoE.

Zielony

Stały

Port dostarcza zasilanie do podłączonego PD.

Zielony

Migający

Zasilanie PoE urządzenia jest niewystarczające, a port nie może zapewnić zasilania urządzenia PD.

System zasilania

Urządzenie wykorzystuje zasilacz dostarczony wraz z urządzeniem do zasilania urządzenia i podłączonego PD. Zasilacz może dostarczyć moc PoE o mocy 50 W, co zapewnia pełną moc PoE na 3 portach w standardzie 802.3af lub na 1 porcie w standardzie 802.3at.

System odprowadzania ciepła

Urządzenie nie posiada wentylatorów i wykorzystuje naturalne odprowadzanie ciepła.

Specyfikacja techniczna Tabela 4 Dane techniczne S380-L4P1T Przedmiot Specyfikacja Wymiary bez opakowania (wys. x szer. x gł.) [mm(cale)]

Podstawowe wymiary (bez części wystających z korpusu): 35,0 mm x 210,0 mm x 130,0 mm (1,38 cala x 8,27 cala x 5,12 cala)

Maksymalne wymiary (głębokość to odległość od portów na panelu przednim do części wystających z panelu tylnego): 35,0 mm x 210,0 mm x 136,3 mm (1,38 cala x 8,27 cala x 5,37 cala)

Wymiary z opakowaniem (wys. x szer. x gł.) [mm(cale)] 90,0 mm x 285,0 mm x 180,0 mm (3,54 cala x 11,22 cala x 7,09 cala) Wysokość podwozia [U] 0,8 U Materiał podwozia Metal Waga bez opakowania [kg(lb)] 0,9 kg (1,98 funta) Waga z opakowaniem [kg(lb)] 1,1 kg (2,43 funta) Typowy pobór mocy [W] 7,19 W Typowe rozpraszanie ciepła [BTU/godz.] 24,5 BTU/godz Maksymalny pobór mocy [W] 61,65 W (PoE: 50 W) Maksymalne rozpraszanie ciepła [BTU/godz.] 210,4 BTU/godz Statyczny pobór mocy [W] 4,54 W MTBF [lata] 75,89 lat MTTR [godziny] 2 godziny Dostępność > 0,99999 Hałas w normalnej temperaturze (moc akustyczna) [dB(A)] Bez hałasu (bez wentylatorów), < 30 Hałas w normalnej temperaturze (ciśnienie akustyczne) [dB(A)] Bez hałasu (bez wentylatorów), < 20 Liczba miejsc na karty 0 Liczba gniazd zasilania 0 Liczba modułów wentylatorów 0 Porty łącza zwrotnego 1 x sieć WAN firmy GE Porty łącza w dół 1 x GE WAN, 4 x GE LAN (50 W PoE+) Redundantne zasilanie Nieobsługiwany Długoterminowa temperatura pracy [°C(°F)] 0°C do 40°C (32°F do 104°F) na wysokości 0–1800 m (0–5906 stóp) Ograniczenia dotyczące szybkości zmian temperatury roboczej [°C(°F)] Gdy wysokość wynosi 1800–5000 m (5906–16404 stóp), najwyższa temperatura robocza spada o 1°C (1,8°F) przy każdym wzroście wysokości o 220 m (722 stóp). Temperatura przechowywania [°C(°F)] –40°C do +70°C (–40°F do +158°F) Długotrwała wilgotność względna pracy [RH] 5% RH do 95% RH (bez kondensacji) Długoterminowa wysokość operacyjna [m(ft.)] 0–5000 m (0–16404 stóp) Wysokość przechowywania [m(ft.)] 0-5000 m (0-16404 stóp) Tryb zasilania Zasilacz Znamionowe napięcie wejściowe [V]

Wejście zasilacza: 100–240 V AC; 50/60 Hz

Wyjście zasilacza: 56 V DC

Zakres napięcia wejściowego [V] Wejście zasilacza: 90–290 V AC; 47–63 Hz Maksymalny prąd wejściowy [A] 1,07 A Pamięć DDR4: 512 MB Pamięć flash Pamięć NAND: 512 MB Składowanie - Port konsoli Nieobsługiwany Port zarządzania Eth Port LAN USB Nieobsługiwany RTC Nieobsługiwany Wejście RPS Nieobsługiwany Zabezpieczenie przeciwprzepięciowe portu serwisowego [kV] Tryb wspólny: ±4 kV Zabezpieczenie przeciwprzepięciowe zasilania [kV] Zasilacz: ±6 kV w trybie różnicowym i ±6 kV w trybie wspólnym Poziom ochrony przed wnikaniem (pyłoszczelny/wodoodporny) IP20 Rodzaje fanów Nic Tryb rozpraszania ciepła Naturalne odprowadzanie ciepła Kierunek przepływu powietrza - PoE Utrzymany Orzecznictwo

Certyfikat EMC

Certyfikat bezpieczeństwa

Certyfikacja produkcji
