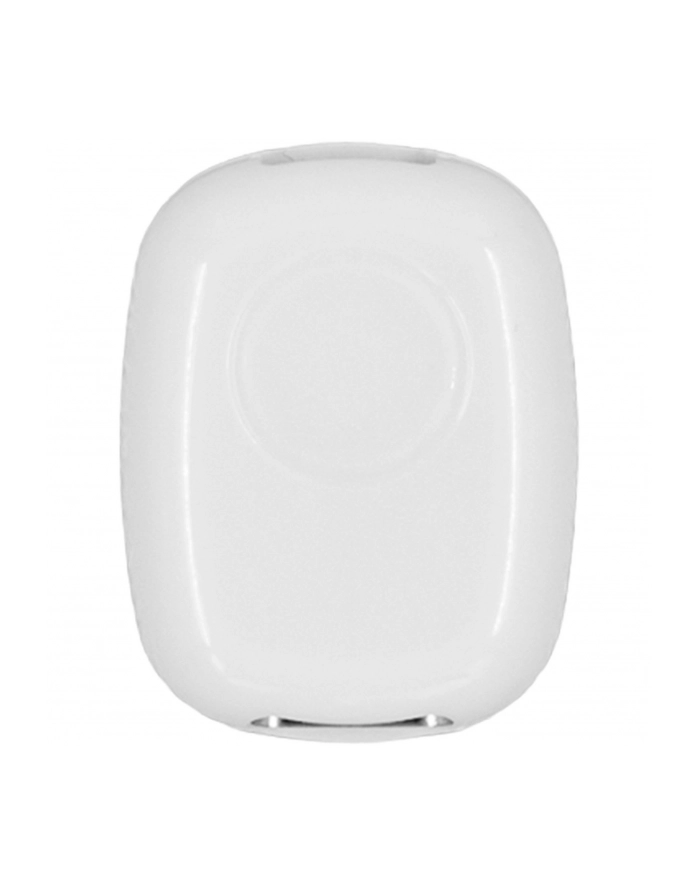

Moduł rozszerzający Shelly The Pill

Pill firmy Shelly to niezwykle kompaktowe urządzenie Wi-Fi i Bluetooth zasilane przez USB-C o napięciu 5 V, umożliwiające elastyczne pozyskiwanie i kontrolę zadań pomiarowych i przełączających w zakresie niskiego napięcia. Pełni funkcję inteligentnego czytnika i kontrolera czujników oraz umożliwia monitorowanie temperatury, wilgotności, napięć oraz wejść i wyjść cyfrowych za pośrednictwem zewnętrznych czujników i urządzeń peryferyjnych. Dzięki obsłudze plug-and-play czujników temperatury i temperatury/wilgotności, swobodnie konfigurowalnym interfejsom cyfrowym i analogowym oraz opcjonalnym rozszerzeniom do pomiaru napięcia i przekaźnikom półprzewodnikowym, urządzenie idealnie nadaje się do zastosowań w inteligentnym domu, automatyce i monitorowaniu na najmniejszej przestrzeni. Dzięki łączności WLAN i Bluetooth, funkcjom Shelly Gen3, takim jak lokalna automatyzacja, harmonogramy i skrypty, a także integracji z popularnymi systemami innych firm, The Pill by Shelly można zintegrować z istniejącymi systemami w sposób wszechstronny i niezawodny.

Typ moduł rozszerzeń
Kolor biały
EAN3800238073558
Nr producenta Shelly_Pill
Inteligentny dom Bluetooth LE, WiFi
Właściwości urządzenia zasilanie
Działanie w trybie wilgotności
Wi-Fi 802.11 b, 802.11 g, 802.11 n
Działanie w zakresie temperatur
Typ połączenia Bluetooth
Wymiary Szerokość: 26 mm x Wysokość: 20 mm x Głębokość/Długość: 8,5 mm
Waga 3 gramy


Pill firmy Shelly to niezwykle kompaktowe urządzenie Wi-Fi i Bluetooth zasilane przez USB-C o napięciu 5 V, umożliwiające elastyczne pozyskiwanie i kontrolę zadań pomiarowych i przełączających w zakresie niskiego napięcia. Pełni funkcję inteligentnego czytnika i kontrolera czujników oraz umożliwia monitorowanie temperatury, wilgotności, napięć oraz wejść i wyjść cyfrowych za pośrednictwem zewnętrznych czujników i urządzeń peryferyjnych. Dzięki obsłudze plug-and-play czujników temperatury i temperatury/wilgotności, swobodnie konfigurowalnym interfejsom cyfrowym i analogowym oraz opcjonalnym rozszerzeniom do pomiaru napięcia i przekaźnikom półprzewodnikowym, urządzenie idealnie nadaje się do zastosowań w inteligentnym domu, automatyce i monitorowaniu na najmniejszej przestrzeni. Dzięki łączności WLAN i Bluetooth, funkcjom Shelly Gen3, takim jak lokalna automatyzacja, harmonogramy i skrypty, a także integracji z popularnymi systemami innych firm, The Pill by Shelly można zintegrować z istniejącymi systemami w sposób wszechstronny i niezawodny.

Typ moduł rozszerzeń
Kolor biały
EAN3800238073558
Nr producenta Shelly_Pill
Inteligentny dom Bluetooth LE, WiFi
Właściwości urządzenia zasilanie
Działanie w trybie wilgotności
Wi-Fi 802.11 b, 802.11 g, 802.11 n
Działanie w zakresie temperatur
Typ połączenia Bluetooth
Wymiary Szerokość: 26 mm x Wysokość: 20 mm x Głębokość/Długość: 8,5 mm
Waga 3 gramy

Uniwersalny czujnik Shelly The Pill WiFi/Bluetooth

Shelly The Pill to kompaktowy moduł zaprojektowany do współpracy z czujnikami i systemami automatyki. Urządzenie umożliwia monitorowanie temperatury, wilgotności, napięcia oraz stanów cyfrowych, a dzięki trybom peryferyjnym współpracuje z czujnikami analogowymi i cyfrowymi. Zasilany przez USB-C może pracować w sposób ciągły w instalacjach technicznych i domowych. Niewielkie wymiary i podwójna łączność WiFi 2,4 GHz oraz Bluetooth BLE 4.2 pozwalają łatwo zintegrować je nawet w miejscach o ograniczonej przestrzeni.

Monitorowanie temperatury i wilgotności

Urządzenie działa w trybie plug and play z popularnymi czujnikami temperatury DS18B20 oraz temperatury i wilgotności DHT22. Obsługuje do pięciu sond DS18B20 jednocześnie, co pozwala monitorować kilka punktów pomiarowych w tym samym czasie. Sprawdza się przy kontroli temperatury w basenach, akwariach, zbiornikach wody czy systemach technicznych.

Rozbudowane opcje konfiguracji

Model oparty jest na mikrokontrolerze ESP32-C3 (8 MB Flash) i oferuje funkcje charakterystyczne dla platformy Shelly Gen3. Umożliwia tworzenie harmonogramów, korzystanie z webhooków, obsługę MQTT, szyfrowanie komunikacji oraz tworzenie własnych skryptów. Integracja z systemami zewnętrznymi możliwa jest przez MQTT, WebSocket lub HTTP, co pozwala na łatwe włączenie urządzenia do rozbudowanych systemów automatyki.

Różne tryby pracy

Shelly The Pill oferuje konfigurowalne tryby pracy wejść i wyjść cyfrowych oraz pomiar analogowy. Wejścia i wyjścia pracują w 3,3 V, a tryb cyfrowy można ustawić niezależnie jako wejście lub wyjście. Analogowy woltomierz wbudowany w urządzenie mierzy napięcie w zakresie 0–2,5 V, natomiast zewnętrzny moduł rozszerzeń umożliwia pomiar do 30 V DC. Dzięki temu urządzenie może współpracować z czujnikami drzwi, czujnikami ruchu, czujnikami zalania czy innymi prostymi sensorami cyfrowymi.

Rozszerzenia i kontrola obciążeń DC

Za pomocą dostępnych dodatków możliwe jest rozbudowanie funkcjonalności. Zewnętrzny moduł SSR umożliwia dwukanałowe sterowanie urządzeniami o niskim obciążeniu DC do 30 V / 300 mA, takimi jak wskaźniki LED, małe wentylatory czy elektrozawory. Moduł analogowy 0–30 V pozwala monitorować napięcia w systemach bateryjnych 3,7 V, 12 V lub 24 V.

Kompaktowa konstrukcja i zasilanie USB-C

Obudowa o wymiarach 26 × 19,95 × 8,5 mm i wadze zaledwie 3 g pozwala zamontować urządzenie praktycznie w dowolnym miejscu. Zasilanie odbywa się przez port USB-C napięciem 5 V, a pobór mocy nie przekracza 1 W. Dzięki temu The Pill może pracować w instalacjach niskonapięciowych oraz systemach opartych na zasilaczach USB.

W zestawie

• czujnik
• kabel USB-C
