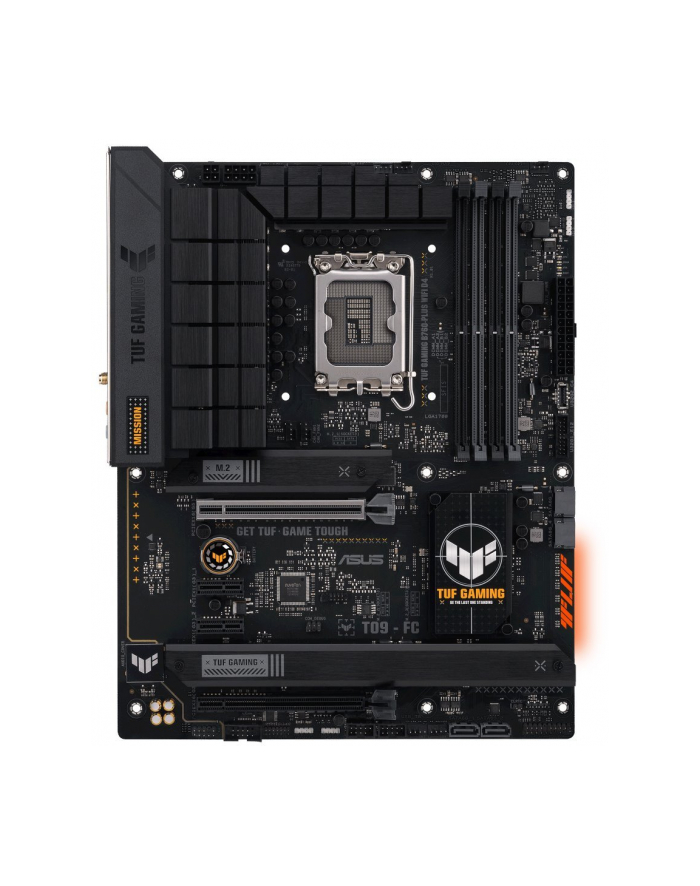

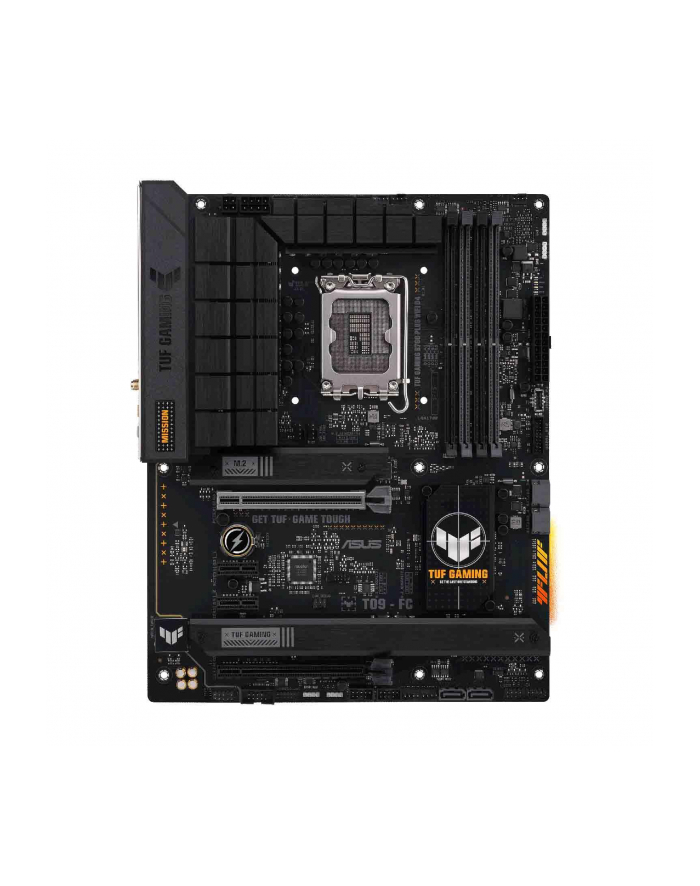

MB B760 S1700 ATX/TUF GAM B760-PLUS WIFI D4 ASUS

Parametry techniczne produktu

Producent

Asus

Nazwa typu

Płyty główne

Opis ogólny

Płyta Asus TUF GAMING B760-PLUS WIFI D4

Gniazdo procesora

Socket 1700

Obsługiwane typy procesorów

• Intel Core i3 12th Generation
• Intel Core i5 12th Generation
• Intel Core i7 12th Generation
• Intel Core i9 12th Generation
• Intel Core i3 13th Generation
• Intel Core i5 13th Generation
• Intel Core i7 13th Generation
• Intel Core i9 13th Generation
• Intel Pentium™ (Socket 1700)
• Intel Celeron™ (Socket 1700)

Uwagi do procesora

• Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max
• Technology 3.0
• Refer to www.asus.com for CPU support list
• Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types

Format płyty

ATX

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Chipset płyty głównej

Intel® B760

Ilość złącz pamięci DDR4

4

Maksymalna wielkość pamięci

128 GB

Tryb pracy pamięci RAM

Dual Channel

Standard pamięci

• DDR4-2133
• DDR4-2400
• DDR4-2666
• DDR4-2800
• DDR4-2933
• DDR4-3000
• DDR4-3200
• DDR4-3333 (OC)
• DDR4-3400 (OC)
• DDR4-3466 (OC)
• DDR4-3600 (OC)
• DDR4-3733 (OC)
• DDR4-4000 (OC)
• DDR4-4266 (OC)
• DDR4-4400 (OC)
• DDR4-4600 (OC)
• DDR4-4800 (OC)
• DDR4-5000 (OC)
• DDR4-5066 (OC)
• DDR4-5133 (OC)

Uwagi do pamięci RAM

• Supports Intel® Extreme Memory Profile (XMP)
• OptiMem II
• Supported memory types, data rate (speed), and number of DRAM modules vary
• depending on the CPU and memory configuration
• For more information please refer to CPU/Memory Support under the
• Support tab or visit https://www.asus.com/support/

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 3x M.2

Uwagi do kontrolera SATA

• Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports
• Intel® 13th & 12th Gen Processors:
• M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
• Intel® B760 Chipset
• M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
• Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Gniazda karty graficznej

• HDMI
• DisplayPort

Uwagi do karty graficznej

• Graphics specifications may vary between CPU types.
• Please refer to www.intel.com for any updates.
• Supports 4K@60Hz as specified in HDMI 2.1.
• Supports max. 4K@60Hz as specified in DisplayPort 1.4.

Zintegrowana karta dźwiękowa

Realtek ® 7.1 Surround Sound High Definition Audio CODEC

Gniazda karty dźwiękowej

• 5x Audio Jack
• Wyjście optyczne S/PDIF

Uwagi do karty dźwiękowej

• Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
• Supports up to 24-Bit/192 kHz playback
• Audio Shielding
• Premium audio capacitors
• Dedicated audio PCB layers
• Audio cover

Złącza PCI Express x16

2

Złącza PCI Express x1

2

Uwagi do złącz PCI

• 1 x PCIe 5.0 x16 slot
• 1 x PCIe 3.0 x16 slot (supports x4 mode)
• 2 x PCIe 3.0 x1 slots
• PCIEX16(G3) shares bandwidth with PCIEX1(G3)_1 and PCIEX1(G3)_2
• When PCIEX1(G3)_1 or PCIEX1(G3)_2 runs at PCIe x1 mode, PCIEX16(G3) will
• only run at PCIe x2 mode
• To ensure compatibility of the device installed, please refer to
• https://www.asus.com/support/ for the list of supported peripherals

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s (Realtek®)

Uwagi do karty sieciowej

TUF LANGuard

Maksymalna ilość portów USB 2.0

5

Maksymalna ilość portów USB 3.x

8

Porty USB na panelu tylnym

1x USB 2.0 + 3x USB 3.0 + 1x USB 3.1 + 1x USB 3.2 Type-C

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.1 Type-C (1 port)

Port Wi-Fi

IEEE 802.11a/b/g/n/ac/ax

Port Bluetooth

Bluetooth V5.2

Port PS/2

Brak

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

• 4-pin AIO Pump header
• 3x Addressable Gen 2 header
• AURA RGB header
• Thunderbolt™ (USB4®) header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin) + ATX12V (4-pin)

Wymiary [S x W] (mm)

305 x 244

Opakowanie

BOX

Wyposażenie dodatkowe

• 2 x SATA 6Gb/s cables
• 1 x ASUS Wi-Fi moving antenna
• 1 x TUF Gaming sticker
• 2 x M.2 Rubber Packages
• 1 x Screw package for M.2 SSD
• 1 x TUF Certification card
• 1 x User guide

Cechy

TUF GAMING B760-PLUS WIFI D4;ATX

Zawiera baterię / akumulator

Tak

Informacje dodatkowe

• Wi-Fi 6: 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
• Supports 2.4/5GHz frequency band
• The Bluetooth version may vary, please refer to the Wi-Fi module
• manufacturer's website for the latest specifications
• Manageability: WOL by PME, PXE
• Operating System:
• Windows® 11, Windows® 10 64-bit
