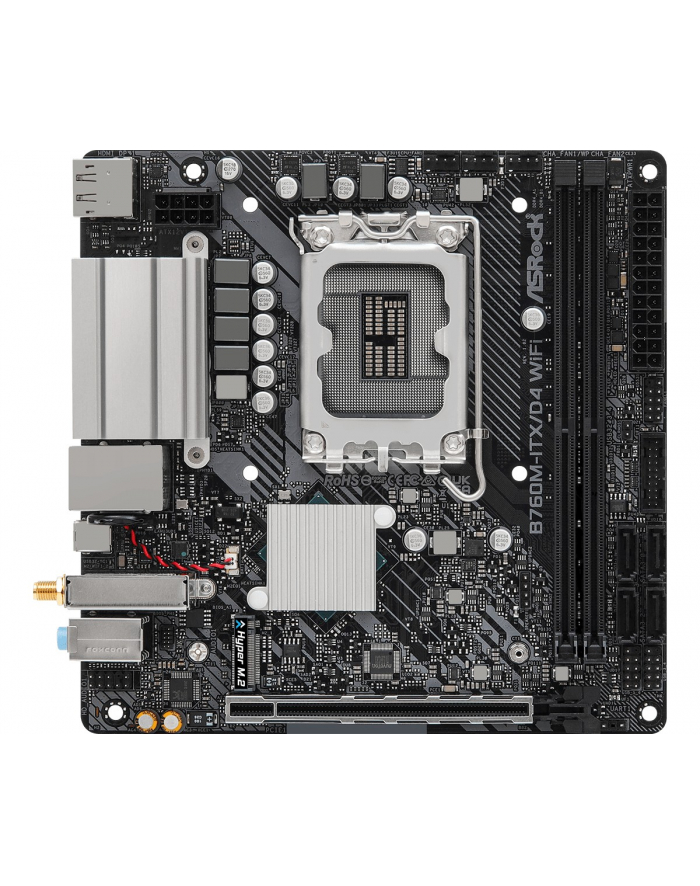

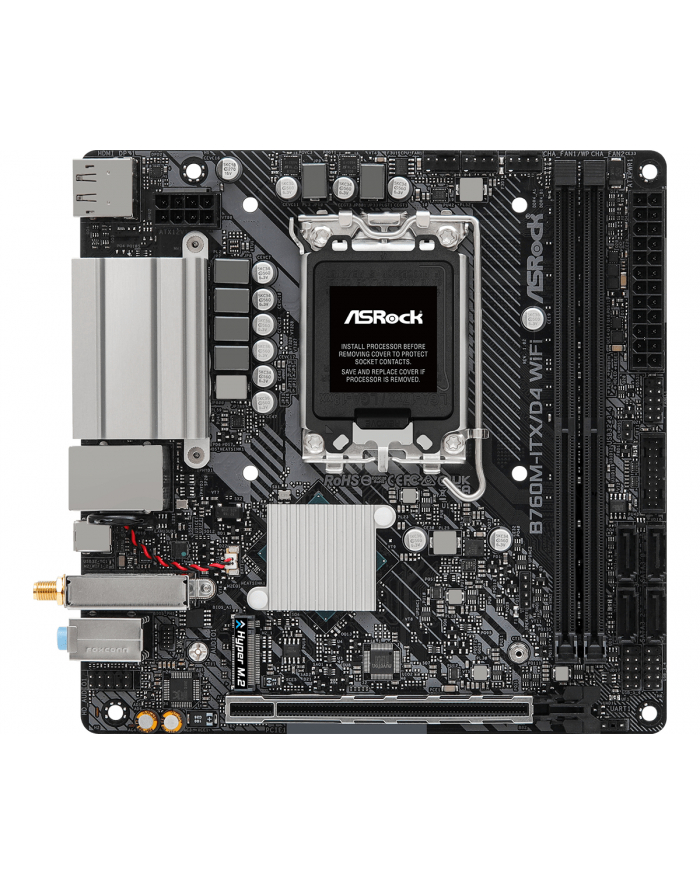

asrock Płyta główna B760M-ITX D4 WIFI s1700 2DDR4 mITX M.2 USB-C

Parametry techniczne produktu

Opis

B760M-ITX/D4 WiFi

• Obsługuje procesory Intel Core 14., 13. i 12. generacji (LGA1700)
• Sekcja zasilania 5+1+1, Dr.MOS dla VCore + GT
• 2 x gniazda DDR4 DIMM
• Obsługa Dual Channel, do 5333+ (OC)
• 1 x PCIe 4.0 x16
• Opcje wyjścia wideo: HDMI, DisplayPort
• Kodek dźwięku Realtek ALC897 7.1 CH HD, dźwięk Nahimic
• 4 x SATA3, 1 x Hyper M.2 (PCIe Gen4x4)
• 1 x USB 3.2 Gen2x2 Type-C (tył)
• 4 x USB 3.2 Gen1 (2 tył, 2 przód)
• 6 x USB 2.0 (2 tył, 4 przód)
• Realtek 1G LAN, 802.11ax (WiFi 6E) + Bluetooth
• Obsługa Automatycznego Instalatora Sterowników ASRock

Zoptymalizowany Design VRM
Dr. MOS
Dr.MOS to zintegrowane rozwiązanie zasilające, zoptymalizowane dla synchronizacji napięcia w wielu aplikacjach! W porównaniu do tradycyjnych MOSFET'ów, inteligentnie dostarcza napięcie do każdej fazy, zapewniając niższe temperatury pracy i wyższe osiągi.

9-Fazowy Układ Zasilania
Wytrzymałe komponenty i płynny przesył mocy do procesora przekładają się na zwiększoną wydajność dla graczy.

6 Warstwowe PCB
6 Warstw PCB zapewnia stabilny przesył sygnałów, niższą temperaturę pracy i efektywniejsze zasilanie dla overclockingu pamięci! Dzięki temu!

Wzmocniony Stalowy Slot
[Wersja PCIe 4.0]
Wzmocniony stalowy slot wraz z standardem nowej generacji PCI Express 4.0. Lista korzyści:

• Więcej punktów lutowniczych
• Mocniejszy zatrzask
• Zapewnia stabilność przesyłu sygnałów
• Gwarantuje stabilne wsparcie dla nawet najcięższych kart graficznych

Nahimic Audio
Audio That Matters
Niezależnie, czy używasz słuchawek, zestawu głośnomówiącego, zewnętrznych lub wewnętrznych głośników przez USB, Wi-Fi, wyjście analogowe czy HDMI, Nahimic Audio oferuje najlepsze wrażenia dźwiękowe, żywe i pełne detali.

Poprawiona Jakość Komunikacji
Potężne algorytmy zapewniające najlepszą rozmowę bez szumów, zapewniają stały poziom głosu bez względu na odległość od mikrofonu. Silnik Nahimic audio dynamicznie oczyszcza dźwięk, usuwa zakłócenia i zmniejsza zmienność głosu. Rezultatem jest lepsze zrozumienie i mniejsze zmęczenie.

• Tłumienie Statyczne
• Eliminacja Echa
• Boczna Redukcja Dźwięku
• Stabilizacja głosu

Najlepsze Wrażenia w Grach
Sound Tracker
Sound Tracker to wizualny wskaźnik, który wskazuje kierunki, z których dochodzą dominujące dźwięki. Każdy dźwięk jest odpowiednio ustawiony na 360° radarze, aby zapewnić pełne zanurzenie w rozgrywkę.

Działa na wszystkich urządzeniach!
Ciesz się żywym i wysokiej jakości dźwiękiem przestrzennym na wszystkich swoich ulubionych urządzeniach audio. Nahimic jest kompatybilny ze wszystkimi Twoimi ulubionymi narzędziami audio i zapewnia najlepszy dźwięk z każdym z nich. Nahimic mierzy i ulepsza, aby zoptymalizować naszą technologię i zapewnić najlepsze wrażenia.

Szybkie Połączenia M.2(PCIe Gen4 x4)
Wsparcie dla dysków PCI Express 4.0 M.2 SSD, które mogą pracować nawet dwukrotnie szybciej w porównaniu do poprzedniej, 3-ciej generacji, zapewniając tym samym błyskawiczny transfer danych.

Wi-Fi 6E 802.11ax
Technologia WiFi 6E rozszerza się na częstotliwość 6GHz, dostarczając więcej możliwości łączności bezprzewodowej WiFi i szybszą łączność z internetem. W dodatku do wyższych przepustowości, WiFi 6E to również niższe opóźnienia oraz usługi ekwiwalentne do sieci 5G.

USB3.2 Gen2x2 Typu-C
Najnowsze USB 3.2 Gen2x2 Typu-C umożliwia na transfer danych z prędkością aż do 20 Gbps, 2x szybciej w stosunku do poprzedniej generacji. Piorunująco szybki interfejs posiada również odwracalny design USB Typu-C, dzięki czemu podłączysz swoje urządzenie każdą stroną.

Model

B760M-ITX/D4 WIFI

Gniazdo procesora

LGA1700

Rodzina procesora

• Intel Core i3,
• Intel Core i5,
• Intel Core i7,
• Intel Core i9

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel B760

Rodzaj pamięci

DDR4

Liczba gniazd DDR4

2

Częstotliwość szyny pamięci

5333 MHz

Maks. wielkość pamięci

64 GB

Gniazda rozszerzeń

• 1 x M.2,
• 1 x PCIe 4.0 x 16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

CPU:

• 1 x Gniazdo Hyper M.2 (M2_1, klucz M), obsługuje typ 2280, tryb PCIe Gen4x4 (64 Gb/s)

Chipset:

• 4 x Złącza SATA3 6.0 Gb/s

Grafika

Intel Xe Architektura Graficzna (Gen 12)

• 1 x HDMI 2.1 kompatybilny z TMDS, obsługuje HDCP 2.3 i maks. rozdzielczość do 4K 60Hz
• 1 x DisplayPort 1.4 z DSC (kompresja strumienia danych), obsługuje HDCP 2.3 i maks. rozdzielczość do 8K 60Hz / 5K 120Hz

Karta dźwiękowa

• 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
• Nahimic Audio

Interfejs sieciowy

LAN:

• Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111H



Komunikacja bezprzewodowa (Wireless LAN):

• Moduł 802.11ax Wi-Fi 6E
• Obsługuje standardy IEEE 802.11a/b/g/n/ac/ax
• Obsługa Dual-Band 2x2 z rozszerzonym wsparciem pasma 6 GHz
• 2 anteny wspierające technologię różnorodności 2 (nadawanie) x 2 (odbiór)
• Obsługa Bluetooth + High Speed Class II
• Obsługa MU-MIMO

Porty USB na tylnym panelu

5

Porty USB do wyprowadzenia z płyty

6

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

4

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

1

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x HDMI,
• 1 x DisplayPort,
• 2 x SMA,
• 1 x USB 3.2 Gen 2x2 Type-C,
• 1 x Line Out (przód),
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 2 x USB 2.0,
• 1 x Line In (błękitny),
• 2 x USB 3.2 Gen 1 Type-A

Złącza dostępne na płycie

• 4 x USB 2.0/1.1,
• 1 x Przedni panel audio,
• 1 x 4pin wentylator procesora,
• 2 x USB 3.2 Gen 1 Type-A,
• 1 x M.2,
• 4 x SATA III 6Gb/s,
• 1 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie

Funkcje specjalne

• Solidna jak Skała: 5+1+1 Power Phase, 50A Dr.MOS dla VCore+GT
• Ultraszybki Gaming: Moduł 802.11ax Wi-Fi 6E
• Aktualizacje EZ: Automatyczny Instalator Sterowników ASRock

Bios

128Mb AMI UEFI Legal BIOS z obsługą GUI

Format płyty

mini ITX

Wymiary

17 x 17 cm

Akcesoria w zestawie

• Instrukcja Obsługi
• Osłona portów I/O
• 2 x Kabel danych SATA
• 2 x Antena ASRock WiFi 2.4/5/6 GHz
• Śruba do gniazda M.2

Obsługiwane systemy operacyjne

• Windows 10,
• Windows 11

Oprogramowanie

Software

• ASRock Motherboard Utility (A-Tuning)

UEFI

• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock My Favorites in UEFI
• Automatyczny Instalator Sterowników ASRock
• ASRock Funkcja Instant Flash
• ASRock Instalator Easy RAID

Uwaga

CE+WEEE
